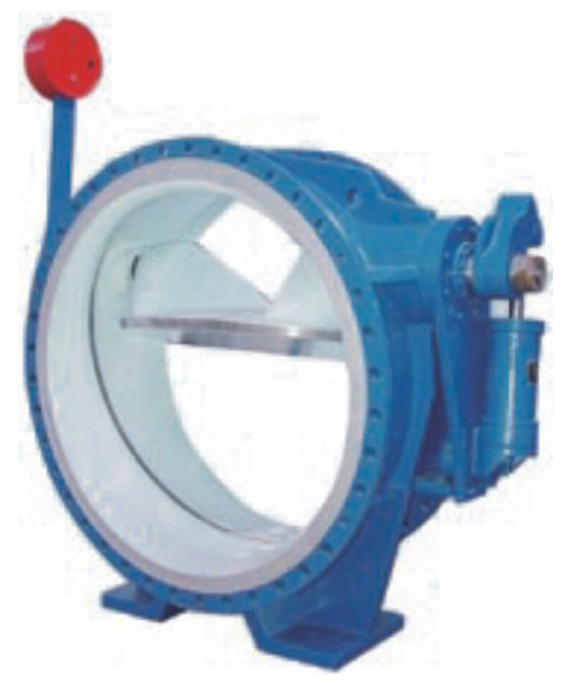

Демпфирующий обратный дисковый затвор с гидравлическим приводом
Диапазон давлений 1,6-2,5 МПа,
Диапазон диаметров 250-2000мм,
Диапазон температур от -10°С до +350°С,
Применяется в энергетике, металлургии, нефтехимической промышленности, в коммунальных системах, в т.ч. ирригации и дренирования.
Характеристики:
- диск под углом, короткий ход, быстрое закрытие,
- диск с двойным эксцентриситетом для рационального открытия и закрытия,
- полностью металлические диск и седло, отличающиеся долговечностью,
- высокая пропускная способность и низкое гидродинамическое сопротивление,
- самосмазывающаяся втулка поршня никогда не застревает.
Спецификация:
- тип соединения - фланцевое,
- материал - ВЧШГ, углеродистая сталь.

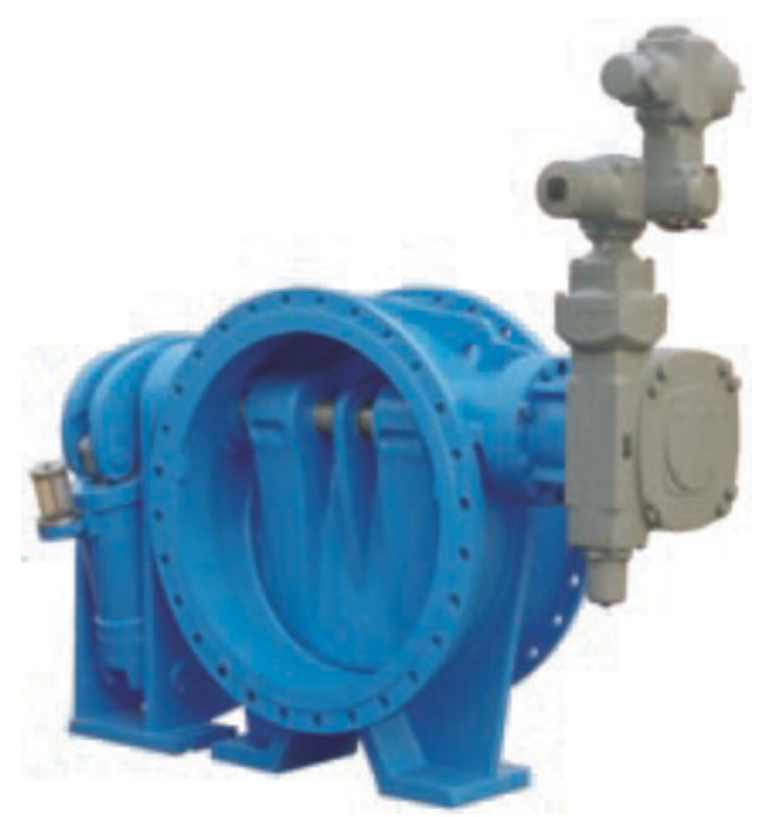

Мультифункциональный демпфирующий обратный дисковый затвор
Диапазон давлений - от 0,25 до1,6 МПа;
Диапазон диаметров - 500-2000 мм;
Диапазон температур - от -30°С до +160°С;
Применяется в водоснабжении, водоотведении, нефтехимической, горнодобывающей, металлургической, целлюлозной промышленности, энергетике.
Характеристики:
- привод или нефиксированное вращательное соединение, ручное или автоматизированное открытие/закрытие затвора;
- уплотнение по типу «металл к металлу»;
- долговечность;
- наклонный диск, короткий ход, быстрое закрытие;
- диск с двойным эксцентриситетом для рационального открытия и закрытия.
Спецификация:
- тип соединения - фланцевое;
- материал - ВЧШГ, углеродистая сталь.

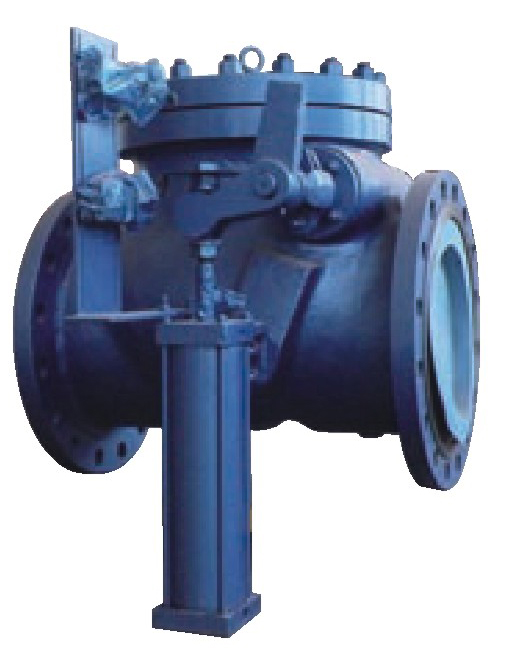

Обратный дисковый затвор (клапан) для отбора отработавшего пара (КОС/КИС)
Диапазон давлений 1-6 МПа,
Диапазон диаметров 100-1000 мм,
Диапазон температур от -29ºC до +600ºC,
Применяется в системе отбора отработавшего пара, в выпускных трубопроводах цилиндров высокого давления.
Среда:
- пар высокой температуры, подаваемый под высоким давлением.
Характеристики:
- в соответствии со стандартами ASME B 16.34/E101/ JB / T3595,
- привод быстрого закрывания, монтируемый сверху или сбоку,
- автозакрывание при помощи пневмопривода,
- автоцентрирующиеся диск и седло для максимальной герметизации,
- противовес с демпфирующим эффектом для балансировки диска и предотвращения гидроудара,
- внутренняя конструкция обтекаемой формы, что обеспечивает высокую проходимость затвора и низкое сопротивление потоку.
Спецификация:
- тип соединения: приварка встык (в соответствии со стандартом ANSI B16.25), фланцевое (в соответствии со стандартом ANSI B16.5/ANSI B16.47),
- материал - 25Л, 30Л, 20ХМЛ.
