Дисковый затвор двунаправленный с двойным эксцентриситетом с металлическим седлом и диском (металл к металлу) или покрытием седла фторпластом (PTFE)
Используется для остановки или регулирования потока в системах водоснабжения, канализации, транспортировки нефтепродуктов, в строительстве, в химической, пищевой, фармацевтической, текстильной, горнодобывающей промышленности, энергетике, судостроении, металлургии.
Характеристики:
- компактная конструкция, малый вес и объем;
- удобство в использовании;
- полуосная конструкция, высокая пропускная способность, низкое гидродинамическое сопротивление;
- двойной эксцентриситет, высокая герметичность;
- двунаправленная конструкция диска, нет ограничений по направлению потока.
Спецификация:
- Номинальный диаметр DN - 100 - 3600 мм
- Рабочее давление PN - от 0,25 до 4,0 МПа
- Температура: от -30ºС до +200ºС
- Тип соединения: Фланцевое с демонтажной вставкой, межфланцевое (ваферное)
- Установка: вертикально, горизонтально
- Управление: штурвал, электропривод (общего и взрывозащищенного типов), пневмопривод, и др.
- Др. конструкция по специальному запросу.
Проектирование и производство по стандартам:
GB 12238-89 и API 609
Межфланцевое расстояние по стандартам:
GB12221-89 и API 609
Конструкция и размеры фланцев по стандартам:
GB9115-88, GB12380-89, ASME/ANSI B16.5, MSS SP-44
Испытания по стандартам:
GB/T13927-92 и API 598

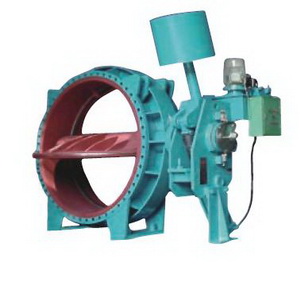

Дисковый затвор для насосной станции
Диапазон давлений 0,25 -2,5 МПа,
Диапазон диаметров 300-3400 мм,
Диапазон температур до + 80°С.
Применяется в трубопроводах средних и больших диаметров и насосных станциях (в водоснабжении, водоотведении, энергетике, металлургии, ирригации, дренировании и т.д.)
Может заменять задвижку и обратный дисковый затвор. Устанавливается в насосный узел. Обеспечивает перекрытие потока и проход среды в одном направлении.
Рабочая среда:
- вода, морская вода, илистая вода и т.д.
Характеристики:
- автоматически удерживает гидравлическое давление на постоянном уровне, препятствуя тем самым возникновению механического удара при резком опускании противовеса,
- бесшумная работа,
- низкий коэффициент гидродинамического сопротивления,
- процесс закрытия включает быстрые и медленные этапы,
- позволяет реализовать локальное регулирование, дистанционное управление потоком и перекрытие потока при взаимодействии с насосом
Дисковый затвор с металлическим седлом под приварку с эксцентриситетом
Диапазон давлений 0,05-2,5 MПa,
Диапазон диаметров 80-1200 мм,
Диапазон температур ≤ 400ºC,
Применяется в металлургии, нефтехимической отрасли, на ТЭС и в системах отопления.
Среда:
- угольный газ, вода, пар низкого давления, воздух и т.п.
Характеристики:
- тип соединения - приварка встык,
- металлические седло и диск с тройным эксцентриситетом,
- устойчивость к высоким температурам,
- коррозионная стойкость,
- долговечность.
Спецификация:
- материал: углеродистая сталь, нержавеющая сталь
Дисковый затвор с необрезиненными диском и седлом, с тройным эксцентриситетом
Диапазон давлений 1,0-4,0 МПа,
Диапазон диаметров 100-2000 мм,
Диапазон температур от -196Сº до +425ºС,
Используется для остановки или регулирования потока в системах водоснабжения, канализации, транспортировки нефтепродуктов, в строительстве, химической, пищевой, фармацевтической, текстильной, горнодобывающей промышленности, энергетике, судостроении, металлургии.
Характеристики:
- полностью металлические диск и седло с высокой коррозионной стойкостью, что обеспечивает их долговечность,
- герметизирующий узел с самокомпенсирующими свойствами, способен полноценно работать как при низких, так и при высоких температурах,
- тройной эксцентриситет позволяет минимизировать трение между седлом и диском,
- устойчивость к высоким температурам и коррозии.
Спецификация:
- тип соединения: фланцевое,
- материал - углеродистая сталь, нержавеющая сталь, дуплексная сталь, специальные сплавы
Дисковый затвор центрический / эксцентриковый / с тройным эксцентриситетом, специальная серия
Диапазон давлений 1,6-10 МПа,
Диапазон диаметров 25-3200 мм,
Диапазон температур от -196ºС до +900ºС,
Применяется в системах транспортировки промышленных сред и водоочистки большого диаметра, работающих под средним давлением.
Характеристики:
- конструкция и производство в соответствии со стандартами API 609, GB/T 12238, JB/T 8527, JB/T 8692,
- конструкция центрическая / эксцентриковая / с тройным эксцентриситетом,
- обтекаемая конструкция диска,
- конструкция штока препятствует выбросам,
- многоступенчатая герметизация,
- тип соединения фланцевый, межфланцевый, приварка встык.
Спецификация:
- тип соединения - в соответствии со стандартами ASME/ANSI B 16.5, B16.47, B 16.25,
- материал: ВЧШГ, серый чугун, литая сталь, дуплексная сталь, легированная сталь, нержавеющая сталь.

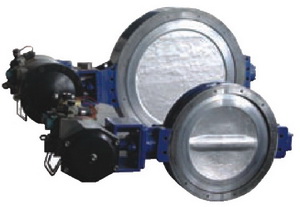

Затвор поворотный дисковый с тройным эксцентриситетом с металлическими седлом и диском (металл к металлу)
Диапазон давлений от 1,0 до 4,0 МПа;
Диапазон диаметров 100-2 000 мм;
Диапазон температур от -196ºС до +425ºС;
Используется для остановки или регулирования потока в системах водоснабжения, канализации, транспортировки нефтепродуктов, в строительстве, химической, пищевой, фармацевтической, текстильной, горнодобывающей промышленности, энергетике, судостроении, металлургии.
Характеристики:
- полностью металлические диск и седло с высокой коррозионной стойкостью, что обеспечивает их долго-вечность;
- герметизирующий узел с самокомпенсирующими свойствами, способен полноценно работать как при низких, так и при высоких температурах;
- тройной эксцентриситет позволяет минимизировать трение между седлом и диском;
- устойчивость к высоким температурам и коррозии.
Спецификация:
- тип соединения - фланцевое;
- материал - углеродистая сталь, нержавеющая сталь, дуплексная сталь, специальные сплавы.
