Вакуумная задвижка / вакуумный клапан
Диапазон давлений 1,6-6.4 MПa
Диапазон диаметров (DN) 50-600 мм
Диапазон температур от -29ºC до +429ºC
Применяется на ТЭС, нефтеперерабатывающем производстве, химической, целлюлозно-бумажной и горнодобывающей отрасли.
Среда:
- вода, пар, нефтепродукты и т.п.
Характеристики:
- vacuum test KFA32 - 87,
- цельноштампованный корпус,
- конструкция оптимизирована для потока,
- крышка на болтах,
- цельный клин,
- герметизированный шток,
- стеллитовая наплавленная окантовка уплотняющей поверхности,
- усиленная графитовая прокладка с уплотнительной набивкой.
Спецификация:
- тип соединения: приварка встык (в соответствии со стандартом ANSI B16.25), фланцевое (в соответствии со стандартом ANSI B16.5),
- материал - 25Л, 30Л.
Литая стальная задвижка / клапан / обратный клапан для высоких температур и давления
Диапазон давлений 10-24 МПа,
Диапазон диаметров 80-650 мм,
Диапазон температур от -29ºC до +600ºC,
Применяются в энергоблоках ТЭС мощностью 300МВт/600МВт /1000МВт, в основной системе подачи воды, нагревательных системах, работающих под высоким давлением, системах острого пара и системах промежуточного перегрева и т.п., в нефтеперерабатывающей отрасли и производстве этилена и т.д.
Среда:
- вода, пар, нефтепродукты и т.п.
Характеристики:
- цельнолитой корпус,
- герметичная крышка,
- клин или двойной параллельный диск,
- стандартная конструкция верхнего фланца,
- стеллитовая наплавленная окан-товка уплотняющей поверхности,
- усиленная графитовая прокладка с уплотнительной набивкой.
Спецификация:
- тип соединения - приварка встык (в соответствии со стандартом ANSI B16.25), фланцевое (в соответствии со стандартом ANSI B16.5/ANSI B16.47),
- материал - 25Л, 30Л, 20ХМЛ.
Штампованная задвижка / клапан / обратный клапан (обратный затвор) для высоких температур и давления
Диапазон давлений 10-20 МПа,
Диапазон диаметров 80-650 мм,
Диапазон температур от -29ºC до +650ºC,
Применяются в энергоблоках ТЭС мощностью 300МВт/600МВт /1000МВт, в основной системе подачи воды, нагревательных системах, работа-ющих под высоким давлением, сис-темах острого пара и системах про-межуточного перегрева и т.п., в нефте-перерабатывающей отрасли и произ-водстве этилена и т.д.
Среда:
- вода, пар, нефтепродукты и т.п.
Характеристики:
- цельноштампованный корпус,
- герметичная крышка,
- гибкий клин,
- стандартный верхний фланец,
- стеллитовая наплавленная окан-товка уплотняющей поверхности,
- усиленная графитовая прокладка с уплотнительной набивкой.
Спецификация:
- тип соединения - приварка встык (в соответствии со стандартом ANSI B16.25),
- материал - углеродистая сталь

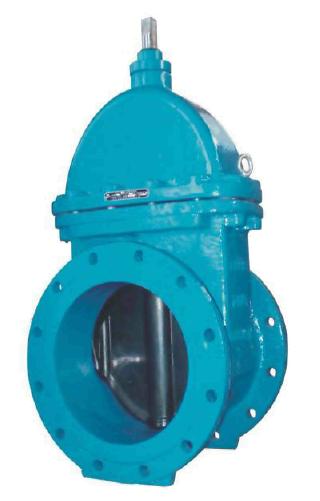

Задвижка с обрезиненным клином
Используется для остановки или регулирования потока в трубопроводе. Применяется в системах канализации, транспортировки нефти и других продуктов химической отрасли, в пищевой и текстильной промышленности, муниципальном строительстве, фармацевтике, энергетике, судостроении, горнодобывающей отрасли.
Характеристики:
- внутренний диаметр совпадает с диаметром трубы,
- внутреннее покрытие корпуса и клина,
- корпус покрыт нетоксичной эпоксидной резиной,
- снижение трения за счет уплотнения штока тремя резиновыми кольцами
Спецификация:
- раб. давление (PN) 1,0-1,6 МПа,
- ном. диаметр (DN) 100-600 мм,
- тип соединения - фланцевое,
- стандарт - ANSI В16.25 / ANSI B 16.5,
- рабочая температура от -10ºС до +80ºС,
- материал: ВЧШГ, легирован-ная сталь, углеродистая сталь.
