Клапаны шаровые

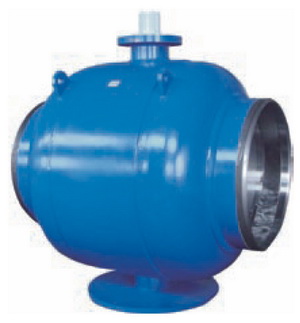

Кран шаровой цельносварной

Диапазон давлений 1.6-6.3MПa
Диапазон давлений 15-1050 мм
Диапазон температур от -196 ºС до +250 ºС

Применяется в городских тепловых системах, сетях теплоснабжения, в нефтехимии, транспортировке нефти, природного газа, жидкостей медицинского назначения и т.д.

Характеристики крана шарового цельносварного

Конструкция и производство: API608, GB/T12237, BS5351, D209;
Конструкция с защитой от статического электричества в соответствии с BS5351/API6D;
Автоматический сброс давления из полости;
Пожаробезопасное исполнение в соответствии с API607/API6FA;

Конструкции:
- полнопроходной,
- с уменьшенным проходом.

Корпус:
- из бесшовной стальной трубы,
- из углеродистой стали,
- или нержавеющей стали,
- сварной из прокатного листа.

Тип соединения: - ASME / ANSI - B16.5, - B16.47a, - B16.25, - GB, JB, HG, JIS, DIN;

Материалы: стали марок 16К, 20К, 17ГС, 17Г1С, 08Х18Н10, 03Х18Н11, 04Х18Н10, 03Х17Н13М3, 10Х17Н13М2Т, 03Х17Н13М.

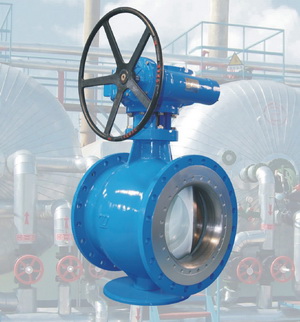

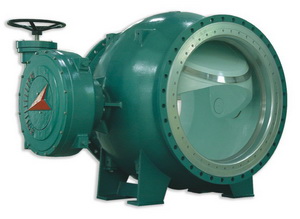

Сегментный шаровой кран

Диапазон диметров 100 - 2 400 мм,
Диапазон давлений 10 - 40 Атм
Диапазон температур от -29 до +425°С

Сегментный шаровой кран с эксцентриситетом – запатентованный продукт (патент № ZL 94 202231.8), разработанный и выпускаемый под торговой маркой ZD.

Твердость герметизирующих поверхностей превышает HRC50 (твердость по Роквеллу, по шкале С). Вес шарового крана составляет около 1/3 от веса шаровых кранов старого типа.

Подходит для различных сфер применения, таких как нефтегазовая, химическая, текстильная отрасли, металлургия, энергетика, системы отопления, водоснабжения, водоотведения; особо рекомендуется для транспортировки сред, содержащих гранулы, пыль, волокна и т. п.

Характеристики сегментного шарового крана

• продуманная конструкция, малые потери давления, высокая эффективность, энергосбережение;
• рациональная конструкция с эксцентриситетом и герметизация по типу «металл к металлу» для надежной эксплуатации;
• высокая твердость герметизирующих поверхностей наделяет кран отличной режущей способностью: при закрывании крана перерезается стальная прутковая арматура и ее сплетения;
• корпус с двумя фланцами;
• корпус из ВЧШГ для долговременной службы;
• фермовая конструкция диска с полуосью;
• короткокорпусный вариант исполнения;
• эксклюзивные, запатентованные приводы для червячной передачи;
• ручной, электрический, пневматический типы управления.

Принцип работы

Верхний вал приводит диск (сегментный шар с эксцентриситетом, встроенный в полость крана) в движение на 90 градусов вокруг оси верхнего и нижнего вала.

Поворачиваясь по часовой стрелке, диск входит в седло и под воздействием эксцентриситета оказывает давление на седло, тем самым, достигая эффекта герметизации, кран закрыт.

При повороте против часовой стрелки под воздействием эксцентриситета диск и седло быстро разъединяются, затем диск поворачивается на 90 градусов, кран полностью открыт.

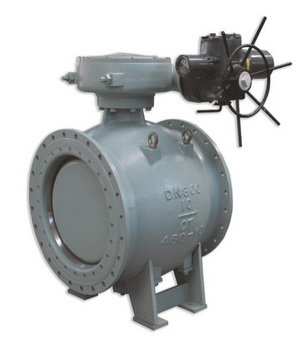

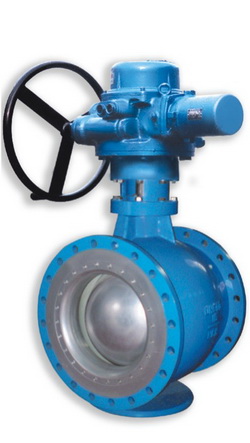

Сегментный шаровой кран с электроприводом

Эксцентриковый сегментный шаровой кран с управлением электроприводом может быть изготовлен под любое электрооборудование заказчика.

По умолчанию краны изготавливаются в соответствии со спецификациями электроприводов производства Tianjin North Valve Control Equipment Company, Tianjin Valve Company или Limitorque. По заказу краны могут быть изготовлены под другие электроприводы.
