Принцип конструкции и инструкция по монтажу

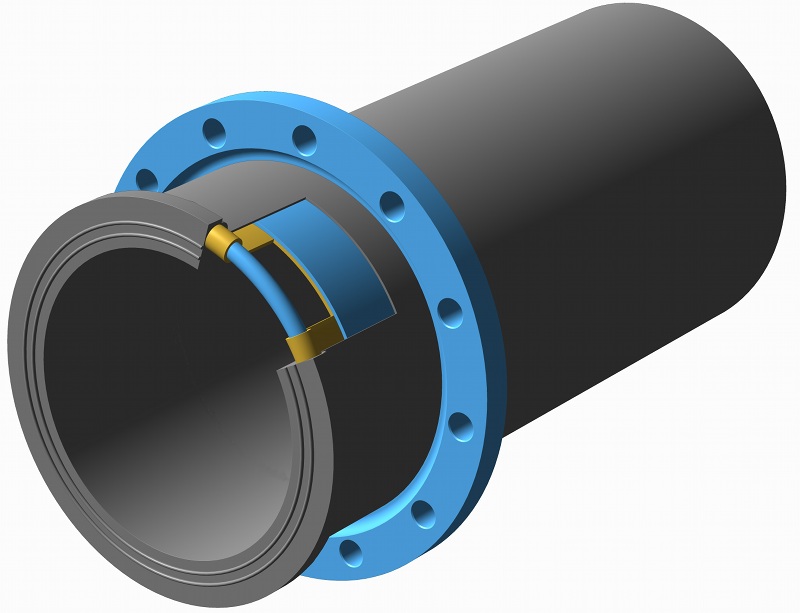

Конструкцию резиновой трубы Вы видете с левой строны на рисунке. Резиновый слой трубы всегда подбирается по назначению его применения. Для подачи образивных веществ это (серия ГУР-1 и 3) используется специальная эластическая резина с повышенной устойчивостью к разрывам это увеличивает сроки её применения. Для серии ГУР-2 используется противостойкая к химическим веществам резина. В нашей фирме иммуГ большой ассортимент резиновых смесей, которые мы в течение многих лет успешно разрабатывали и применяли на практике. Schnitt

После резинового слоя идёт характерный для резиновой трубы стальной корпус, который состоит из множества стальных кожухов, которые дают стабильность резиновой трубе и тем самым способствуют чтобы труба не подавалась влиянию внутренней и наружной температуре. Это значит, что длина трубы всегда остаётся постоянной; это означает что для трубопроводной конструкции ГУР нет необходимости применения вспомогательных компенсаторов. Отводы не содержат стальной кожух, поэтому они динамичнее чем трубы.

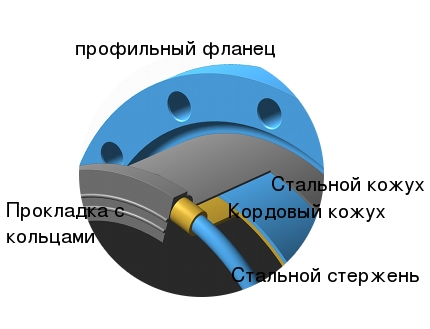

После стальной конструкции идёт кордовый кожух, который служит носителем рабочего давления. Слои корда оплетают стальной стержень. Форму резиновой прокладки облегает с другой стороны фланец с контуром. Такая конструкция позволяет выдерживать большие нагрузки. И заключитель-ный слой погодоустойчивой резины покрывает всю резиновую трубу.

Резиновая труба имеет на концах фланцевые соединения с привулканизированными прокладками, которые имеют резино-вые кольца. Поэтому вспомогательных прокладок не надо. Для скручивания труб между собой болтами хватит минималь-ного приложения силы (50-60 Nm). Фланцевые соединения долго сохраняют герметичность, хотя и подвергаются разным силовым воздействиям.

Schnitt DetailДля проведения резиновых трубопроводов требуются лёгкие навесные хомуты или подставки, так как воз-действие сил на резиновую трубу намного меньше чем на другие трубопроводы. Преимущество окупаемости наших труб-это их долгий срок эксплуатации и сохранение температуры смесей и жидкостей без дополнительной изоляции трубопровода и поглощение вибрации.

Фирма иммуГ предлагает услуги по разработке проектов, монтаж трубопроводов а также наблюдение работ связанных с укладкой наших трубопроводов. Для получения дальнейшей информации по строительству и разработке трубопроводов Вы можете обратится к нам за консультацией.
