Отводы

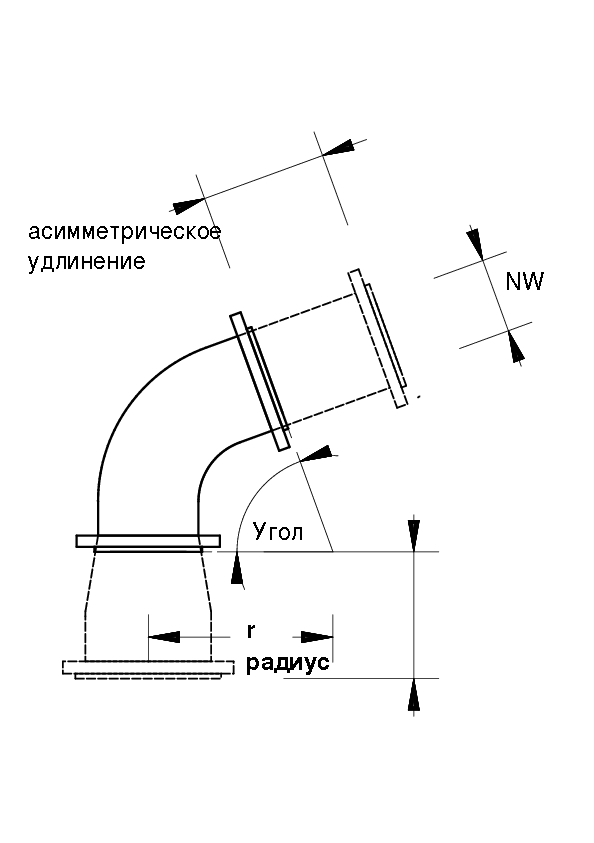

Конструкция Конструкция фланцевых отводов соответствует конструкции труб только без стального кожуха. Преимущество конструкции отводов в их еластичности, что позволяет прокладывать трубопроводы без дополнительных компенсаторов.

Наряду с главной конструкцией мы имеем в программе также большой ассортимент соединительных элементов, которые помогают решать возникшие проблемы.

Для продления эксплуатации отводов при быстром износе наружней стенки (наружный радиус отвода) это место усиливается дополнительным слоем резины. Отводы для вакуума получают дополнительное усиление кордовым каркасом или железными кольцами.

Отводы с различной длиной рукавов (асимметричны) а также есть у нас в программе (см.АV) Один конец отвода длинее чем другой что позволяет упростить соединение не применяя более сложные соединительные элементы. Также комбинация отвода с преобразователем (увеличение внутреннего диаметра одного из концов отвода) позволяет сократить колличество соединий. Преобразователь-ные отводы всегда не симметричны.

Стандартные отводы1) Вы можете посмотреть в таблице. Отводы с маленьким углом чем указаны в таблице ,возрастаю-щий радиус/ к диаметру r/NW также в программе.












1) Отводы с асимметричным удлинением или с изменением диаметра имеют разнообразные варианты комбинаций которые не указаны в таблице. Обращайтесь к нам за консультацией.

2) Радиус и угол отвода можно менять в больших пределах. Для всех диаметров мах. угол 100 °.










Диаметр

радиус/NW



радиус/NW



NW

r/NW ²

Mинимальный

r/NW ²




Min

угол

Max




при r/NW=Mин

для Отводов 90°




≤ 100

3

45

15



125

3

40

12



150

2,8

35

10



200

2,5

35

7,6



250

2,2

30

6,1



300

2

30

5,1



350

1,9

30

4,4



400

1,8

30

3,8



500

1,7

30

3,1



600

1,5

30

2,5
