Рамные ионообменные фильтры РИФ
В фильтрах РИФ фильтровальный блок представляет собой набор рамок с натянутым и специально зафиксированным ионообменным полотном. Газовый поток фильтруется через материал, загрязняющие вещества при этом химически связываются активными центрами ионита.
Технические характеристики
| |
РИФ-0,5 |
РИФ-5 |
РИФ-10 |
РИФ-20 |
| Производительность, м3/час |
500 |
5 000 |
10 000 |
20 000 |
Аэродинамическое сопротивление,
не более, Па: |
300 |
300 |
500 |
600 |
| Габаритные размеры, мм, не более |
|
|
|
|
| длина |
760 |
1200 |
1170 |
1920 |
| ширина |
995 |
1690 |
1990 |
1950 |
| высота |
1065 |
2010 |
2510 |
2510 |
| Объем бака для регенерационного раствора, м3, не менее |
0,1 |
0,4 |
0,6 |
0,8 |
| Поверхность фильтрации, м2, не менее |
2,3 |
17 |
36 |
93 |
| Линейная скорость фильтрации, м/сек |
0,06 |
0,09 |
0,09 |
0,07 |
Масса сухого фильтра в сборе,
не более, кг |
130 |
720 |
1050 |
1325 |
| Массовая концентрация улавливаемых веществ, мг/м3, в пределах |
20 – 200 |
20 – 200 |
20 – 200 |
20 – 200 |
| Температура очищаемого газа, оС |
+1…+45 |
+1…+45 |
+1…+45 |
+1…+45 |
| Влажность очищаемого воздуха, % |
40 – 100 |
40 – 100 |
40 – 100 |
40 – 100 |
Концентрация водонерастворимой пыли в очищаемом воздухе,
мг/м3, не более |
5 |
5 |
5 |
5 |
Рамные ионитные фильтры (РИФ)
|

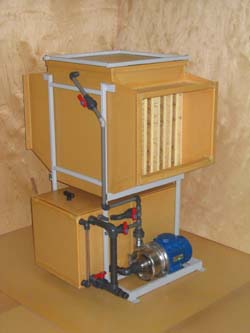

Рамный ионитный фильтр (РИФ)
|
Рамные ионитные фильтры (РИФ) предназначены для очистки воздуха от NH3, HF, HCl, SO2, CrO3, органических кислот и аминов, аэрозолей кислот, щелочей, токсичных солей (NiCl2, Ni2SO4, CdSO4).
Фильтры РИФ характеризуются:
- высокой эффективностью очистки (90-95%);
- полной автоматизацией процесса очистки;
- минимальным уровнем энергозатрат;
- надежностью в эксплуатации и простотой в обслуживании;
- эффективность очистки практически не зависит от колебаний концентрации загрязняющего компонента и скорости воздушного потока.
Очистка воздуха осуществляется в процессе фильтрации очищаемого воздуха через ионообменный фильтроматериал МИОН®, функциональные группы которого связывают токсичные компоненты.
Технические характеристики фильтров РИФ.
|
|
РИФ-0,5
|
РИФ-5
|
РИФ-10
|
РИФ-20
|
|
Производительность, м3/час
|
500
|
5 000
|
10 000
|
20 000
|
|
Поверхность фильтрации, м2
|
3,0
|
22
|
42
|
108
|
|
Аэродинамическое сопротивление,
не более, Па:
периодический режим регенерации
непрерывный режим регенерации
|
300
500
|
300
500
|
350
600
|
400
700
|
|
Продолжительность регенерации, не более, час
|
1
|
1,5
|
2
|
2
|
|
Линейная скорость фильтрации, м/сек
|
0,046
|
0,06
|
0,07
|
0,05
|
|

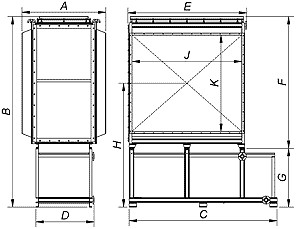

А, мм
|
865
|
968
|
940
|
1694
|
|
В, мм
|
1200
|
1825
|
2482
|
2476
|
|
С, мм
|
875
|
1655
|
1950
|
2250
|
|
D, мм
|
550
|
810
|
815
|
1560
|
|
E, мм
|
585
|
1360
|
1664
|
1965
|
|
F, мм
|
-
|
1318
|
1832
|
1827
|
|
G, мм
|
-
|
570
|
745
|
743
|
|
H, мм
|
850
|
1226
|
1638
|
1626
|
|
JxK, мм
|
415х427
|
1196х905
|
1500 x1397
|
1800 х1401
|
|
Масса сухого фильтра в сборе, не более, кг
|
125
|
525
|
735
|
1325
|
|
Объем бака, м3
|
0,12
|
0,45
|
0,55
|
1,35
|
|
|
