Комбинированные ионообменные фильтры РИФ-ФК
Фильтр РИФ-ФК изготавливается для очистки сложных по составу газовоздушных смесей. Он представляющий собой комбинацию фильтров РИФ и ФК в одном блоке. Газовый поток последовательно проходит фильтр ФК и РИФ.
Технические характеристики
| |
РИФ-ФК-5 |
РИФ-ФК-10 |
РИФ-ФК-20 |
| Производительность, м3/час |
5 000 |
10 000 |
25 000 |
Аэродинамическое сопротивление,
не более, Па: |
350 |
500 |
600 |
| Габаритные размеры, мм, не более |
|
|
|
| длина |
1770 |
1730 |
2550 |
| ширина |
1400 |
1710 |
2210 |
| высота |
1960 |
2600 |
2600 |
| Объем бака для регенерационного раствора, м3, не менее |
0,5 |
0,6 |
1 |
| Поверхность фильтрации + контакта, м2, не менее |
17 + 40 |
36 + 75 |
100 + 150 |
| Линейная скорость фильтрации, м/сек |
0,06/2 |
0,09/2 |
0,07/2 |
Масса сухого фильтра в сборе,
не более, кг |
850 |
1300 |
2300 |
| Массовая концентрация улавливаемых веществ, мг/м3, в пределах |
20 – 500 |
20 – 500 |
20 – 500 |
| Температура очищаемого газа, оС |
+1…+50 |
+1…+50 |
+1…+50 |
| Влажность очищаемого воздуха, % |
40 – 100 |
40 – 100 |
40 – 100 |
Концентрация водонерастворимой пыли в очищаемом воздухе,
мг/м3, не более |
1 |
1 |
1 |
Фильтры комбинированные (РИФ-ФК)
Фильтр комбинированный (РИФ-ФК) |
Фильтры комбинированные (РИФ-ФК) предназначены для очистки воздуха от NOx,NH3,HF, HCl, SO2,CrO3, органических кислот (уксусная, муравьиная), аэрозолей кислот, щелочей, токсичных солей (NiCl2, NiSO4, CdSO4 и др.)
Фильтры РИФ-ФК характеризуются:
- высокой эффективностью очистки;
- полной автоматизацией процесса очистки;
- минимальным уровнем энергозатрат;
- надежностью в эксплуатации и простотой в обслуживании;
- эффективность очистки практически не зависит от колебаний концентрации загрязняющего компонента и скорости воздушного потока;
- возможностью очистки теплого воздуха (до 60 оС);
- возможностью очистки воздуха с низким влагосодержанием (от 10 до 100отн%)..
- очистка воздуха осуществляется в две стадии:
1 – за счет диффузионного перемещения молекул токсичных газов и паров к поверхности пластин блока контактора и их последующего химического связывания функциональными группами ионообменного материала МИОН®.
2 – в процессе фильтрации очищаемого воздуха через ионообменный материал, токсичные компоненты химически связываются функциональными группами ионообменного фильтроматериала МИОН®.
Технические характеристики фильтров РИФ-ФК.
|
|
РИФ-ФК-10
|
РИФ-ФК-25
|
|
Производительность, м3/час
|
10 000
|
25 000
|
|
Поверхность фильтрации, м2
· рамных сепараторов
· пластинчатых сепараторов
|
37
43
197
|
75
113
263
|
|
Аэродинамическое сопротивление,
не более, Па:
· периодический режим регенерации
· непрерывный режим регенерации
|
450
700
|
800
900
|
|
Продолжительность регенерации блока фильтрации, не более, час
|
2
|
2
|
|
Линейная скорость фильтрации, м/сек
|
0,07/3,0
|
0,05-3,0
|
|

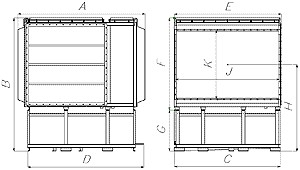

А, мм
|
1630
|
2380
|
|
В, мм
|
2723
|
2589
|
|
С, мм
|
1930
|
2550
|
|
D, мм
|
1496
|
2205
|
|
E, мм
|
1784
|
2496
|
|
F, мм
|
1898
|
1910
|
|
G, мм
|
1039
|
838
|
|
H, мм
|
1875
|
1739
|
|
JxK, мм
|
1540 x1437
|
2236х1437
|
|
Масса сухого фильтра в сборе, не более, кг
|
1250
|
2000
|
|
Объем бака, м3
|
0,9
|
2,1
|
|
|
