Модельный ряд пневматических диафрагменных насосов B 06

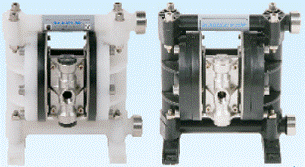

Литые неметаллические насосы


  • Простота конструкции, простота обслуживания
  • Самовсасывание, насос идеален для опорожнения контейнеров
  • Давление до 5 бар
  • Производительность до 16 л/мин
  • Болтовое соединение для обеспечения безопасности
  • Низкое давление прорыва
  • Надежная система воздушного клапана


ТИПОВОЕ ОБОЗНАЧЕНИЕ = B06. PP. BB. TTP

B06.

МОДЕЛЬ: BO6

PP.

СМАЧИВАЕМЫЕ ДЕТАЛИ

P: ПОЛИПРОПИЛЕН

K: PVDF (ПОЛИВИНИЛИДЕНФТОРИД)

PP.

НЕСМАЧИВАЕМЫЕ ДЕТАЛИ

P: ПОЛИПРОПИЛЕН (Стеклонаполненный)

BB.

ТИП КЛАПАНА

B: ШАРОВОЙ

BB.

РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ

B: НИЖНЕЕ

TTP

ДИАФРАГМЫ

E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)

H: ПОЛИЭФИР

R: САНТОПРЕН®

T: PTFE

V: ВИТОН®

O: МОНОЛИТНЫЙ PTFE

TTP

КЛАПАННЫЕ ШАРИКИ

T: PTFE

V: ВИТОН

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

TTP

КЛАПАННЫЕ СЕДЛОВИНЫ

P: ПОЛИПРОПИЛЕН
K: PVDF (ПОЛИВИНИЛИДЕНФТОРИД)



Пример, приведенный выше: Насос В06.PP.BB.TTP относится к модели B06, в которой смачиваемые детали  изготовлены из полипропилена, стеклонаполненного полипропилена, с диафрагмами и клапанными шариками из PTFE и клапанными седлами из полипропилена.

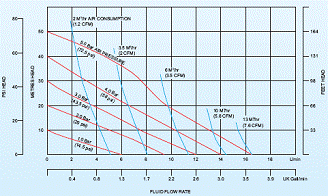

Кривая производительности насоса



PSI HEAD                               = Величина напора (PSI)

METRES HEAD                     = Величина напора (метры)

FEET HEAD                           = Величина напора (футы)

AIR CONSUMPTION             = Расход сжатого воздуха

AIR PRESSURE                      = Давление сжатого воздуха

FLUID FLOW RATE              = Расход жидкости

Bar                                          = Бар

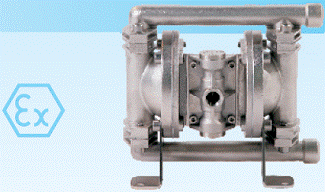

Металлические насосы



  • Простота конструкции, простота обслуживания
  • Самовсасывание, насос идеален для опорожнения контейнеров
  • Высококачественное изделие, получаемое методом прецизионной отливки
  • Давление до 8,6 бар
  • Производительность до 18 л/мин
  • Болтовое соединение для обеспечения безопасности
  • Надежная пневматическая клапанная система
  • Изготовлен из нержавеющей cтали 316L






ТИПОВОЕ ОБОЗНАЧЕНИЕ = B06. 01. SS. BB. TTS

B06.

МОДЕЛЬ:   BO6 – Стандартная
                      Х06  – Сертифицирована ATEX*

01.

РАСЧЕТНЫЙ УРОВЕНЬ

Ss.

СМАЧИВАЕМЫЕ ДЕТАЛИ

S: НЕРЖАВЕЮЩАЯ CТАЛЬ 316L

sS.

НЕСМАЧИВАЕМЫЕ ДЕТАЛИ

S: НЕРЖАВЕЮЩАЯ CТАЛЬ 316L

BB.

ТИП КЛАПАНА

B: ШАРОВОЙ

BB.

РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ

B: НИЖНЕЕ

TTS

ДИАФРАГМЫ

E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)

H: ПОЛИЭФИР

R: САНТОПРЕН®

T: PTFE

V: ВИТОН®

O: МОНОЛИТНЫЙ PTFE

TTS

КЛАПАННЫЕ ШАРИКИ

T: PTFE

V: ВИТОН

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

TTS

КЛАПАННЫЕ СЕДЛОВИНЫ

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316L

*ATEX = Директивы ЕС описывающие требования к оборудованию и работе в потенциально взрывоопасной среде

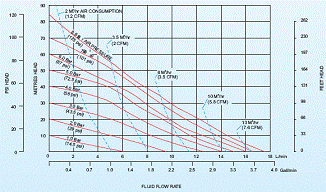

Кривая производительности насоса



PSI HEAD                              = Величина напора (PSI)

METRES HEAD                     = Величина напора (метры)

FEET HEAD                           = Величина напора (футы)

AIR CONSUMPTION             = Расход сжатого воздуха

AIR PRESSURE                      = Давление сжатого воздуха

FLUID FLOW RATE              = Расход жидкости

Bar                                          = Бар
