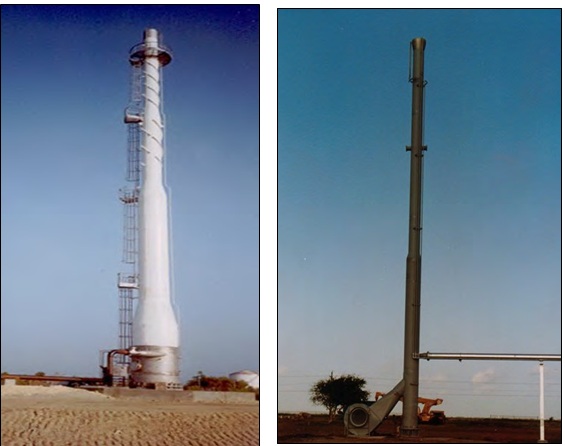

Факелы с воздушной подачей обеспечивают бездымное сжигание более тяжелых отработанных газов, которые обычно дают больше дыма. Факелы с воздушной подачей могут быть использованы в тех местах, где пар может быть недоступен. Факельные системы с подачей воздуха состоят из двух колонн (наружной и внутренней) и одним или более воздуходувом, обеспечивающих подачу дополнительного воздуха для горения. Воздуходув поставляет воздух во внешнее межтрубное пространство, в то время как технологический газ проходит через внутреннюю колонну, и в том месте, где находится наконечник факела, эти два потока смешиваются. Использование воздуха имеет три важных эффекта:
† Воздушный поток высокого давления создает завихрения в потоке отработанного газа и тем самым улучшает его смешивание и увеличивает эффективность горения.
† В поток отработанного газа вводится дополнительный воздух, что обеспечивает кислород, необходимый для бездыменного горения.
† Постоянный воздушный поток обладает также остужающим эффектом, что увеличивает срок службы факельного наконечника
ПРЕИМУЩЕСТВА
† Высокие показатели бездымного горения благодаря высококачественному смешиванию
† Способен сжигать более тяжелые углеводороды бездыменным способом
† Увеличенный срок службы
† Меньшие эксплуатационные расходы при данном уровне бездымного горения
† Меньшая теплота излучения при данной мощности факела
† Стабильное и надежное горение
† Широкий диапазон пропускной способности
ОСНОВНОЕ ПРИМИНЕНИЕ
· Перегонка нефти
· Нефтедобыча
· Химическая обработка
· Транспортировка по трубопроводу
· Загрузка барж/ наполнение емкостей
· Добыча и сжатие природного газа
ОСОБЕННОСТИ КОНСТРУКЦИИ
· Большая площадь соприкосновения воздуха и топлива для менее дымного горения
· Затвор подвижного соединения/гидрозатвор для умень- шения расхода продувного газа и предотвращения обрат- ного возгорания
· Высоколегированная сталь в термической зоне подвер- женной воздействию высоких температур
· Одна или несколько горелок для обеспечения более ши- рокого диапазона измерения бездымности
