Тканевые компенсаторы

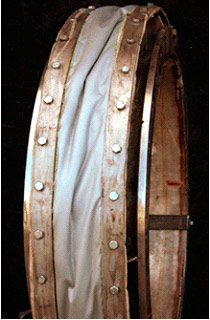

Тканевый компенсатор - это специальное гибкое соединение, состоящее из тканевой вставки и присоединительной и защитной арматуры, которое служит для уменьшения напряжения и компенсации значительных температурных удлинений трубопроводов при невысоком рабочем давлении (до 1 бара). Тканевый компенсатор так же является прекрасным вибропоглотителем.

Технические возможности:

Мы производим тканевые компенсаторы с номинальными размерами Ду от 50 мм до 12000 мм круглой, квадратной и прямоугольной формы.
Конструкция тканевого компенсатора индивидуально рассчитывается по конкретным техническим требованиям заказчика.
Основными необходимыми параметрами для выбора оптимально подходящего тканевого компенсатора являются точные данные о размерах, рабочем давлении, температуре рабочей среды, о рабочей среде, ее скорости и плотности, а так же о требуемых температурных и вибрационных нагрузках, которые должен поглотить компенсатор.

Условия эксплуатации тканевых компенсаторов hortum:

• давление (разряжение) рабочей среды: PN до 1 кг/см2
• рабочая среда: газ, воздух, пыль, дымовые газы, сыпучие материалы, содержащие агрессивные химические компоненты, абразивные включения
• температура рабочей среды: от –100 до +1400ºС

Особенности конструкции:

• форма компенсатора: круглый, овальный, квадратный, прямоугольный
• гибкая тканевая вставка: специальная высокопрочная многослойная ткань
• защитный внутренний экран (по требованию): ст. 20 или нерж. сталь
• присоединительные детали: фланцы, патрубки, хомуты.
• Компенсаторы, которые применяются при температурах от +600 ºС, должны быть оснащены предизоляцией.

Область применения:

• Химическая и нефтеперерабатывающая промышленность
• Металлургическая промышленность
• Теплоэлектростанции, газовые турбины, парогенераторы
• Газоочистительные системы
• Цементные заводы, мукомольные и сахарные заводы
• Целлюлозная и бумажная промышленность
• Предприятие по утилизации газообразных продуктов сгорания

Преимущества тканевых компенсаторов hortum:

• способность компенсировать значительные перемещения во всех направлениях по сравнению с другими типами компенсаторов.
• -широкий температурный интервал применения: температура рабочей среды – от -100 °С до +1400 °С.
• возможность применения в условиях с высокой пыльностью, влажностью, примесями агрессивных компанентов.
• Стойкость к большинству химически агрессивных веществ.
• отсутствие распорных усилий в местах крепления, что снижает внутренние напряжения трубопровода.
• поглощение звука и вибраций.
• легкий монтаж и установка.
• возможность изготовления компенсаторов практически любых форм и размеров до Ду 12000 мм под заказ по техническому заданию заказчика.
