Сильфонные компенсаторы

Сильфонный компенсатор - устройство, состоящее из сильфона, присоединительной и ограничительной арматуры, способное поглощать и уравновешивать относительные перемещения определенной величины и частоты, возникающие в герметично соединенных конструкциях, и проводить в этих условиях газы, жидкости, пар.

Цель применения компенсаторов:

• для компенсации температурного расширения трубопроводов
• для предотвращения разрушения труб при деформации трубопроводов
• для выравнивания несоосности в трубопроводных системах
• для присоединения напорных и всасывающих трубопроводов к агрегатам (насосам, турбинам, компрессорам, двигателям и т.д.)
• для снижения вибрационных нагрузок и герметизация трубопроводов

Основные виды деформаций компенсатора:

Преимущества сильфонных компенсаторов:

• Надёжность в эксплуатации
• Долговечность
• Легкость монтажа
• Не требуют обслуживания в течение всего срока службы
• Многогранность использования (осевые, угловые, сдвиговые, вибрационные)
• Возможность изготовления по индивидуальному заказу
• Сильфонные компенсаторы по надежности превосходят обычные сальниковые.

Возможности исполнения сильфонных компенсаторов:

• количество секций: одно или двухсекционный (один или два сильфона)
• исполнение компенсатора: с внутренним экраном и (или) защитным кожухом
• сильфон: нержавеющая сталь 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х23H13
• патрубок, фланец: Ст. 20 или нержавеющая сталь 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х23H13
• кожух, шпильки: Ст. 20 или нержавеющая сталь 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х23H13
• тип присоединения: под приварку, фланцевый, резьбовой
• условный диаметр: DN от 15 до 12000 мм.
• рабочее давление: от вакуума до 150 бар
• температурный режим: от -260°С до 850 °С
• Проводимая среда: вода, пар, газы, воздух, нефть, агрессивные среды

Система обозначения сильфонного компенсатора:

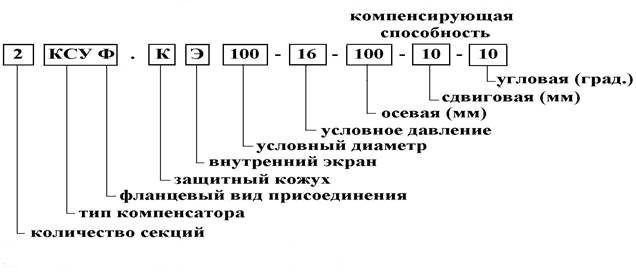

Пример записи обозначения универсального двухсекционного компенсатора с условным диаметром Ду 100, условным давлением Ру 16 Бар, компенсирующей способностью: осевой :100 мм, сдвиговой: 10 мм, угловой: 10 градусов, концевыми деталями-фланцами (Ф), защитным кожухом (К), внутренним экраном (Э) : 2КСУФ.КЭ 100-16-100-10-10

• Ф - фланцевое присоединение
• P - резьбовое присоединение
• К - защитный кожух
• Э - внутренний экран
• DEK - декоративный сильфонный компенсатор для систем отопления и водоснабжения
• КСО - компенсатор сильфонный осевой
• КСО.ВД - компенсатор сильфонный осевой высокого давления
• КССО - компенсатор сильфонный сдвигово-осевой
• КСПШ - компенсатор сильфонный поворотный шарнирного типа
• КСПК- компенсатор сильфонный поворотный карданного типа
• КСУК - компенсатор сильфонный универсальный карданного типа
• ССК - стартовый сильфонный компенсатор
