Линзовые компенсаторы LK

Линзовые компенсаторы изготавливаются по специальному заказу.

Цель применения:

1. для компенсации температурного расширения трубопроводов,
2. для предотвращения разрушения труб при деформации трубопроводов,
3. для выравнивания несоосности в трубопроводных системах,
4. для присоединения напорных и всасывающих трубопроводов к агрегатам (насосам, турбинам, компрессорам, двигателям и т.д.),
5. для снижения вибрационных нагрузок и герметизация трубопроводов

Типы линзовых компенсаторов:

1. С закругленным углом
2. С одним углом
3. С камерным углом

Условия эксплуатации:

• рабочая среда: газ, пар, вода и другие среды
• давление рабочей среды: PN до 125 кг/см2
• температура рабочей среды: от -60 до 425 гр. С

Особенности конструкции:

• количество линз: на заказ

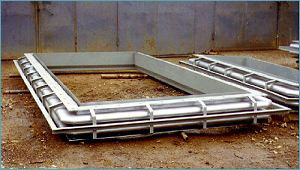

• форма компенсатора: круглые, прямоугольные, овальные
• линзы: нержавеющая сталь 08Х18Н10Тили Ст. 20
• патрубок, фланец, каркас: Ст. 20 или 08Х18Н10Т, 12Х18Н10Т
• кожух, экран: Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т
• тип присоединения: под приварку, фланцевый, резьбовой
• условный диаметр: DN от 50 до 12000 мм.

Различные компенсаторы лучше возмещают скачки температуры, давления и вибрации, если выбраны по соответствию условиям рабочей среды и другим факторам. Так, например, линзовые компенсаторы предназначены для эксплуатации на газовоздухопроводах. В первую очередь это дает понять, что речь идет о неагрессивных или, в крайнем случае, малоагрессивных средах, основная рабочая среда для них – воздух.

Но линзовые компенсаторы изготовленные из нержавеющей стали используются, к примеру, в нефтехимической промышленности и проводят кислоты и прочие агрессивные среды. Линзовые компенсаторы изготавливаются из линз и полулинз, сваренных в вершинах линзы, они отличаются большой угловой и сдвиговой жесткостью, поэтому применяются для компенсации значительных осевых перемещений при высоких показателях температур и давления. Наиболее встречаемый вид-это линзовый осевой компенсатор.

Конструкция линзовых компенсаторов отличается по количеству линз, преимущественно используются от одной до четырех, чем линз больше, тем выше компенсирующая способность оборудования. Кроме того, линзовые компенсаторы могут делиться на круглые и прямоугольные – с учетом формы газопроводов. Чаще всего, для большей герметичности и увеличения срока эксплуатации, линзовые осевые компенсаторы конструируют непосредственно по индивидуальному заказу с учетом характеристик среды и газопровода. Также конструируются различные виды линзовых компенсаторов с учетом того, возможно ли осевое, сдвиговое или угловое смещение трубопровода. В промышленности особенно широко применяются осевые линзовые компенсаторы, которые сконструированы проще, чем угловые и не имеют шарнирной составляющей.

Температурный диапазон для них ограничивается 400°С в том случае, если выбран стандартный вариант и может достигать 800°С, если речь идет о линзовом компенсаторе из нержавеющей стали.
