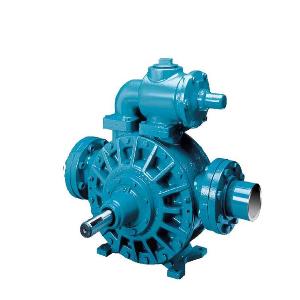

Объемные пластинчатые (шиберные) насосы Blackmer

Роторно – пластинчатые или как их еще называют, шиберные насосы идеальное экономичное решение для перекачки летучих органических соединений (ЛОС), вязких или чувствительных к сдвигу жидкостей, вязких абразивных продуктов при простоте и низкой стоимости технического обслуживания.

Пластинчатые (шиберные) самовсасывающие насосы Blackmer общего назначения для перекачки не коррозионных и не содержащих абразивных частиц жидкостей типа: светлых нефтепродуктов и темных нефтепродуктов, например: бензина, дизельного топлива, керосина, масла, растворителя. Макс. раб. давление: до 17,2 бар. Макс. расход при 3,4 бар: до 2139 л/минуту. Температура жидкости: от -40 до +260 С. Температура окружающей среды: от -40 до +40 С

Пластинчатые (шиберные) самовсасывающие насосы Blackmer из ковкого чугуна предназначенные для тяжелых режимов работы. Шиберные насосы идеальны для перекачки светлых и темных нефтепродуктов вязкостью до 21 000 сСт., например: битума, мазута, асфальта, отработанного масла, трансформаторного масла, мелассы, нефти. Макс. раб. давление: до 24,1 бар. Макс. расход при 3,4 бар: до 8404 л/мин. Температура жидкости: от -40 до +204 С. Температура окружающей среды: от -40 до +40 С

Износостойкие пластинчатые (шиберные) самовсасывающие насосы Blackmer для вязких или чувствительных к сдвигу абразивных жидкостей типа: чернил, краски, гудрона, битума, грязного мазута, отработанного масла, нефтешлама, глины. Макс. раб. давление: до 24,1 бар. Макс. расход при 3,4 бар: до 1060 л/мин. Температура жидкости: от -40 до + 149 С. Температура окружающей среды: от -40 до +40 С

Пластинчатые (шиберные) самовсасывающие насосы Blackmer из нержавеющей стали марки 316, в том числе с магнитной муфтой для перекачки вязких агрессивных или едких жидкостей, а также вязких пищевых жидкостей, например: смолы, растворителей, очищенного топлива, сульфокислоты, сахарного раствора, сиропа, низковязкого масла, не смазочных жидкостей. Макс. раб. давление: до 13.8 бар. Макс. расход при 3,4 бар: до 1003 л/минуту. Температура жидкости: от -40 до +204 С. Температура окружающей среды: от -40 до +40 С

КАКИМ ОБРАЗОМ ШИБЕРНЫЕ НАСОСЫ ФИРМЫ BLACMER ОБЕСПЕЧИВАЮТ ВЫСОКИЙ ОБЪЕМНЫЙ КОЭФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ.

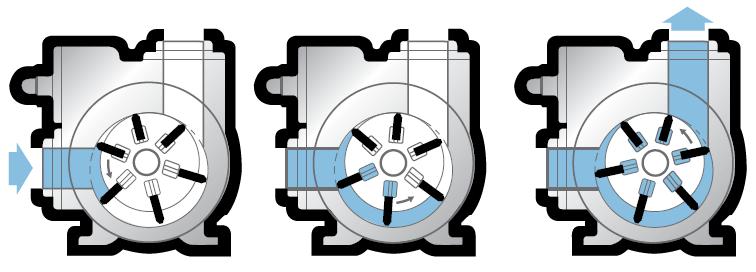

Как показано на Рисунке 1, в насосах фирмы Blackmer используется ротор со скользящими лопатками (пластинами), эти пластины еще называют шиберами, которые через всасывающее (впускное), отверстие втягивают жидкость, проходящую позади лопаток, в насосную камеру. При вращении ротора жидкость перемещается между лопатками к выпускному отверстию, через которое проходит ее нагнетание. Каждая лопатка механически и гидравлически проталкивает жидкость вперед.

Лопатки вращаются за счет трех сил: (1) центробежной силы, возникающей при вращении ротора (2) усилия толкателей, движущихся между противоположными парами лопаток, и (3) давления жидкости, проходящей через желобки лопаток, воздействующего на заднюю часть лопаток. Пластинчатый насос фирмы Blackmer, устроен так, что при каждом обороте насоса перемещается постоянный объем жидкости. Изменение давления оказывает минимальное влияние. Турбулентность и проскальзывание, ведущие к потере энергии, сведены к минимуму, что обеспечивает высокий объемный КПД

РИСУНОК 1. Как работает шиберный насос Blackmer

САМОРЕГУЛИРУЮЩИЕ ЛОПАТКИ ПОДДЕРЖИВАЮТ ВЫСОКУЮ ПРОИЗВОДИТЕЛЬНОСТЬ.

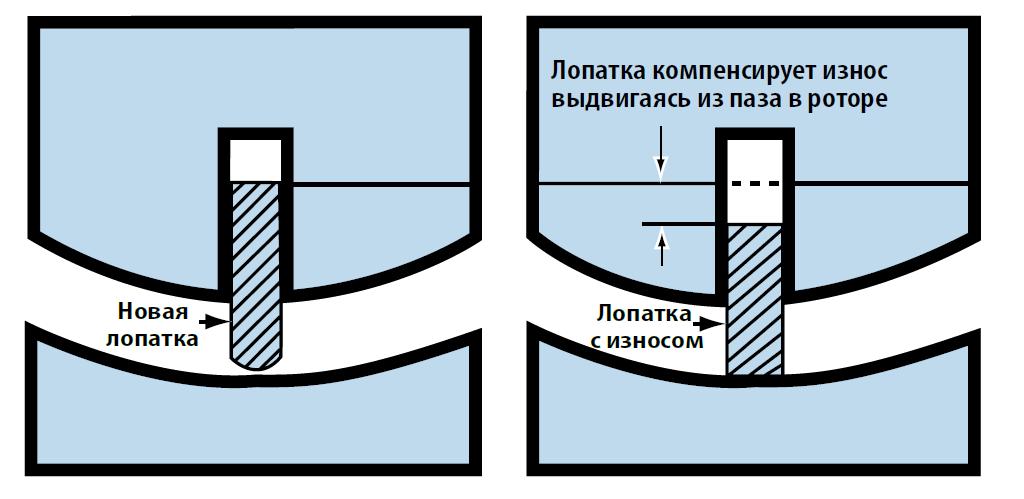

Производительность шестеренчатых насосов существенно падает по мере увеличения зазоров вследствие износа. Для того чтобы компенсировать снизившуюся производительность, Вам придется увеличить скорость насоса (что, в свою очередь ускорит износ насоса) или смириться с упавшей производительностью, пока она не достигнет совершенно неприемлемого уровня. Шиберный насос Blackmer имеет лопатки, которые автоматически выдвигаются и задвигаются в пазы на роторе для регулирования в целях компенсации износа (см. рис. 2). Больше нет необходимости увеличивать скорость для компенсации уменьшения потока и довольствоваться низкими показателями производительности. Пластинчатые насосы Blackmer поддерживают КПД и производительность, близкие к начальным значениям, в течении всего срока службы лопаток (шиберов).

РИСУНОК 2. Шиберные насосы Blackmer поддерживают эффективность за счет шиберных лопаток

ЭФФЕКТИВНОСТЬ – ЭТО СНИЖЕНИЕ РАСХОДА ЭНЕРГИИ.

Благодаря высокому объемному КПД и симметричной опоре подшипников, насосам Blackmer необходимо меньше мощности, чем другим объемным насосам. Это означает, что помимо снижения расходов на электродвигатели при покупке, Вы будете тратить меньше средств на электроэнергию при эксплуатации насосов после установки. Насколько меньше? Как правило, пластинчатый насос Blackmer потребляет на 30% меньше электроэнергии, чем другие объемные насосы при работе с жидкостями с вязкостью от 30 до 500 000 сек. по универсальному вискозиметру Сейболта (от 1 до 108000 сСт).

СИММЕТРИЧНАЯ ОПОРА ПОДШИПНИКОВ И ПРОЧНАЯ КОСТРУКЦИЯ ОБЕСПЕЧИВАЮТ НАДЕЖНУЮ РАБОТУ.

Пластинчатые (шиберные) насосы Blackmer поставляются с шариковыми или роликовыми подшипниками с консистентной смазкой и с механическими уплотнениями вала. Кроме того, существуют модели с внешним подшипником с сальниковым уплотнением или с внутренними самосмазывающимися подшипниками скольжения, крышки которых снабжены небольшими вакуумными каналами, обеспечивающими смазку и охлаждение подшипника.

Шиберные насосы с механическим уплотнением Blackmer часто являются приоритетным выбором при наиболее сложных применениях, например при работе с абразивными, вязкими или легкоподвижными, не смазывающими жидкостями. Фирма Blackmer производит свои собственные механические уплотнения, в зависимости от характеристик применения. Уплотнения фирмы Blackmer разрабатываются как неотъемлемый компонент насоса. Эта уникальная конструкция позволяет изолировать перекачиваемую жидкость от подшипников, поддерживает центрирование поверхности уплотнения и обеспечивает максимальную промывку уплотнений для охлаждения. В результате достигается оптимальный срок службы уплотнений и подшипников.

ЗАМЕНА ЛОПАТОК ЗА НЕСКОЛЬКО МИНУТ, ПРОСТОТА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

В случаи необходимости лопатки легко заменить. Для этого достаточно снять верхнюю крышку, вынуть старые лопатки (шиберы), вставить новые и вновь установить крышку. Всего несколько минут, и насос вновь готов к работе. Профилактически осмотр насоса также прост. Некоторые шиберные насосы Blackmer оснащены сменными втулками и торцевыми дисками. Они защищают корпус насоса и являются легко и экономично заменяемыми в случаи значительного износа. Это позволяет восстановить первоначальный КПД насоса.

ВОЗМОЖНОСТЬ САМОВСАСЫВАНИЯ И РАБОТА В СУХУЮ.

Уникальные механические уплотнения и бессальниковая конструкция насосов Blackmer делает возможной работу всухую для всасывания и отчистки трубопроводов. Эта возможность достигается благодаря саморегулируемым шиберным лопаткам, способствующим стабильному самовсасыванию.

ЛЕТУЧИЕ ОРГАНИЧЕСКИЕ СОЕДИНЕНИЯ (ЛОС).

Шиберные насосы Blackmer уже давно являются самой широко используемой технологией для перекачки летучих органических соединений (ЛОС) и разнообразных легко подвижных продуктов, например светлых нефтепродуктов. И поскольку конструкция насосов Blackmer не предполагает контакта металлов, они также являются идеальными для перекачки незамерзающих жидкостей, например Maxflight-1 , Maxflight-4 .

ЖИДКОСТИ С ВЫСОКОЙ ВЯЗКОСТЬЮ ИЛИ ЧУВСТВИТЕЛЬНЫЕ К СДВИГУ.

Пластинчатые (шиберные) насосы Blackmer являются идеальными для перекачки вязких, например, темных нефтепродуктов (мазута и битума) или чувствительных к сдвигу жидкостей. Низкие скорости работы, приведение в действие лопаток за счет гидравлического воздействия и конструкция с высоким КПД снижают сдвиг и перемешивание жидкости.

АБРАЗИВНЫЕ ЖИДКОСТИ.

Износостойкие шиберные насосы Blackmer предназначены для перекачки абразивных вязких жидкостей, они имеют специально закаленные сменные изнашивающиеся поверхности. Срок службы насосов при тяжелых режимах работы с абразивными жидкостями увеличивается за счет низкой рабочей скорости и внешних подшипников, полностью изолированных от перекачиваемого продукта.

ВАРИАНТЫ УПЛОТНЕНИЙ.

Фирма Blackmer предлагает широкий выбор вариантов механических уплотнений для разнообразных применений. Кроме того, отдельные модели насосов предлагаются с промышленными механическими уплотнениями с одной или несколькими конфигурациями, набивкой вала, манжетными уплотнениями и тройными манжетными уплотнениями.

БЕССАЛЬНИКОВЫЕ МОДЕЛИ.

Шиберные (пластинчатые) насосы Blackmer изготавливаются и с магнитной муфтой, обеспечивающей отсутствие утечки с вала дорогостоящих, вредных или токсичных жидкостей.

МАТЕРИАЛЫ.

Шиберные (пластинчатые) насосы Blackmer изготавливаются из чугуна, ковкого чугуна или нержавеющей стали марки 316
