Модельный ряд пневматических диафрагменных насосов B50

Литые неметаллические насосы



  • Простота конструкции, простота обслуживания
  • Могут обрабатывать жидкости с высокой вязкостью и плотностью
  • Давление до 8,6 бар
  • Производительность до 530 л/мин
  • Фланцевые концевые соединения
  • Надежный апробированный воздушный клапан


ТИПОВОЕ ОБОЗНАЧЕНИЕ = B50. 02. PT. BB. EEP

B50. МОДЕЛЬ: B50
02. РАСЧЕТНЫЙ УРОВЕНЬ
PT. СМАЧИВАЕМЫЕ ДЕТАЛИ
P: ПОЛИПРОПИЛЕН
K: PVDF (ПОЛИВИНИЛИДЕНФТОРИД)
G: ПРОВОДЯЩИЙ ПОЛИПРОПИЛЕН
PT. НЕСМАЧИВАЕМЫЕ ДЕТАЛИ
T:  АЛЮМИНИЙ C ЭПОКСИДНЫМ ПОКРЫТИЕМ
W: НЕРЖАВЕЮЩАЯ СТАЛЬ316 / ЭПОКСИДНОЕ ПОКРЫТИЕ
BB. ТИП КЛАПАНА
B:  ШАРОВОЙ
W: УТЯЖЕЛЕННЫЙ
BB. РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ
B: НИЖНЕЕ
EEP ДИАФРАГМЫ
B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N
E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)
H: ПОЛИЭСТЕР (ХИТЕЛ)
N: НЕОПРЕН
O: МОНОЛИТНЫЙ PTFE
P: ПОЛИУРЕТАН
R: САНТОПРЕН
O: МОНОЛИТНЫЙ PTFE
T: PTFE
V: ВИТОН
EEP КЛАПАННЫЕ ШАРИКИ
B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N
E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)
N: НЕОПРЕН
S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316
T: PTFE
V: ВИТОН
EEP КЛАПАННЫЕ СЕДЛОВИНЫ
B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N
E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)
N: НЕОПРЕН                      P: ПОЛИПРОПИЛЕН
T: PTFE                                V: ВИТОН

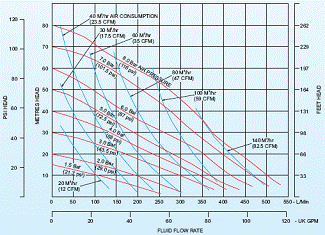

Кривая производительности насоса



PSI HEAD                              = Величина напора (PSI)
METRES HEAD                     = Величина напора (метры)
FEET HEAD                           = Величина напора (футы)
AIR CONSUMPTION             = Расход сжатого воздуха
AIR PRESSURE                      = Давление сжатого воздуха
FLUID FLOW RATE              = Расход жидкости
Bar                                          = Бар



Металлические насосы



  • Воздушный клапан рассчитан на техническое обслуживание без демонтажа
  • Концевые порты для улучшенного потока
  • Давление до 8,6 бар
  • Производительность до 530 л/мин
  • Болтовое соединение для большей надежности
  • Прочная конструкция

ТИПОВОЕ ОБОЗНАЧЕНИЕ = B50. 02. AA. BB. BBB

B50

МОДЕЛЬ:   B50 – Стандартная
                      Х50 – Одобрена ATEX

02.

РАСЧЕТНЫЙ УРОВЕНЬ

AA.

СМАЧИВАЕМЫЕ ДЕТАЛИ

A: АЛЮМИНИЙ

С: ЧУГУН

AA.

НЕСМАЧИВАЕМЫЕ ДЕТАЛИ

A: АЛЮМИНИЙ

С: ЧУГУН

BB.

ТИП КЛАПАНА

B:  ШАРОВОЙ

W: УТЯЖЕЛЕННЫЙ

BB.

РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ

B: НИЖНЕЕ

BBB

ДИАФРАГМЫ

B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N

T: PTFE

H: ПОЛИЭСТЕР

P: ПОЛИУРЕТАН

O: МОНОЛИТНЫЙ PTFE

N: НЕОПРЕН

R: САНТОПРЕН

V: ВИТОН

E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)

BBB

КЛАПАННЫЕ ШАРИКИ

B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N

N: НЕОПРЕН

E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)

V: ВИТОН

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

T: PTFE

BBB

КЛАПАННЫЕ СЕДЛОВИНЫ

A: АЛЮМИНИЙ

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

N: НЕОПРЕН

B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N

E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)

T: PTFE

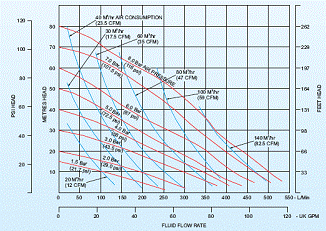

Кривая производительности насоса





PSI HEAD                              = Величина напора (PSI)

METRES HEAD                     = Величина напора (метры)

FEET HEAD                           = Величина напора (футы)

AIR PRESSURE                      = Давление сжатого воздуха

AIR CONSUMPTION             = Расход сжатого воздуха

FLUID FLOW RATE              = Расход жидкости

Bar                                          = Бар

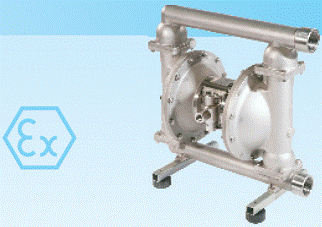

Металлические насосы



  • Простота конструкции, простота обслуживания
  • Самовсасывание, насос идеален для опорожнения контейнеров
  • Давление до 8,6 бар
  • Производительность до 530 л/мин
  • Болтовое соединение для большей надежности
  • Нержавеющая сталь марки 316

ТИПОВОЕ ОБОЗНАЧЕНИЕ = B50. 02. SA. BB. BBS

B50.

МОДЕЛЬ:   B50 – Стандартная
                      Х50 – Одобрена ATEX

02.

ПРОЕКТНЫЙ УРОВЕНЬ

SA.

СМАЧИВАЕМЫЕ ДЕТАЛИ

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

SA.

НЕСМАЧИВАЕМЫЕ ДЕТАЛИ

A: АЛЮМИНИЙ

С: ЧУГУН

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

BB.

ТИП КЛАПАНА

B:  ШАРОВОЙ

W: УТЯЖЕЛЕННЫЙ

BB.

РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ

B: НИЖНЕЕ

BBS

ДИАФРАГМЫ

B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N

E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)

H: ПОЛИЭФИР

P: ПОЛИУРЕТАН

T: PTFE

R: САНТОПРЕН

N: НЕОПРЕН

BBS

КЛАПАННЫЕ ШАРИКИ

B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N

N: НЕОПРЕН

E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)

T: PTFE

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

V: ВИТОН

BBS

КЛАПАННЫЕ СЕДЛОВИНЫ

A: АЛЮМИНИЙ

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

N: НЕОПРЕН

B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N

E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)

V: ВИТОН



Кривая производительности насоса





PSI HEAD                              = Величина напора (PSI)

METRES HEAD                     = Величина напора (метры)

FEET HEAD                           = Величина напора (футы)

AIR CONSUMPTION             = Расход сжатого воздуха

AIR PRESSURE                      = Давление сжатого воздуха

FLUID FLOW RATE              = Расход жидкости

Bar                                          = Бар




Насосы полного потока высокого давления





  • Прочная конструкция, простота обслуживания
  • Могут легко обрабатывать жидкости с высокой плотностью и вязкостью и большим напором
  • Плавная работа, пониженная вибрация и износ
  • Давление до 16 бар
  • Производительность до 350 л/мин
  • Болтовое соединение для большей надежности
  • Надежный воздушный клапан
  • Останавливаются при перекрытом напоре без повреждений
  • Перезапуск при необходимости




ТИПОВОЕ ОБОЗНАЧЕНИЕ = B50. 02. SA. W3. BBS

B50.

МОДЕЛЬ:   B50 – Стандартная
                      Х50 – Одобрена ATEX

01.

ПРОЕКТНЫЙ УРОВЕНЬ

SA.

СМАЧИВАЕМЫЕ ДЕТАЛИ

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

A: АЛЮМИНИЙ

SA.

НЕСМАЧИВАЕМЫЕ ДЕТАЛИ

A: АЛЮМИНИЙ

W3.

ТИП КЛАПАНА

B:  ШАРОВОЙ

W: УТЯЖЕЛЕННЫЙ

W3.

ОБОЗНАЧЕНИЕ МОДЕЛИ

BBS

ДИАФРАГМЫ

B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N

N: НЕОПРЕН

E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)

H: ПОЛИЭСТЕР

P: ПОЛИУРЕТАН

V: ВИТОН

T: PTFE

R: САНТОПРЕН

O: МОНОЛИТНЫЙ PTFE

BBS

КЛАПАННЫЕ ШАРИКИ

B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N

N: НЕОПРЕН

E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM)

V: ВИТОН

T: PTFE

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

BBS

КЛАПАННЫЕ СЕДЛОВИНЫ

S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316

A: АЛЮМИНИЙ

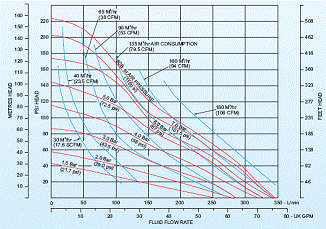

Кривая производительности насоса





METRES HEAD                     = Величина напора (метры)

PSI HEAD                              = Величина напора (PSI)

FEET HEAD                           = Величина напора (футы)

AIR CONSUMPTION             = Расход сжатого воздуха

AIR PRESSURE                      = Давление сжатого воздуха

FLUID FLOW RATE              = Расход жидкости

Bar                                          = Бар








 Смотрите новый ресурс компании: WWW.TISYS.RU

В случае Вашей заинтересованности просим заполнить опросные листы или в произвольной форме направитьв наш адрес как можно больше информации для подготовки технических и коммерческих предложений





ООО "Технологические Инновационные Системы" является спонсором конференций:


www.intecheco.ru
