Принцип работы и конструкция мембранных насосов DEPA
Мембранные насосы DEPA работают от сжатого воздуха давлением от 0,5 до 7 бар и перекачивают жидкости с включениями до 25 мм. Идеальны для перекачки вязких и абразивных сред с вязкостью примерно до 20 000 Ср.
Мембранные насосы DEPA самовсасывающие, герметичные, т.е. не создают протечек, универсальны, могут работать в режиме сухого хода неограниченно долго.
В мембранных насосах DEPA изнашиваемые части, а именно: мембраны, клапаны, седла клапанов легко заменить на новые. Время замены этих деталей составит примерно 20~30 минут.
Основным рабочим и наиболее изнашиваемым элементом мембранного насоса являются две мембраны. Поэтому очень важно, чтобы мембраны были выполнены из прочного и долговечного материала отвечающего самым изысканным запросам.
Насосы серии L , двойного действия, с обьёмным принципом перемещения используют две нагнетательные камеры, которые работают попеременно. Сжатый воздух, который приводит насос в действие, поступает через воздушный распределительный клапан попеременно, то в правую, то в левую воздушную камеру, одновременно выталкивая жидкость с помощью мембраны.
У насоса на иллюстрации левая камера находится в положении впуска жидкости. Когда мембрана подаётся влево, в правой камере создаётся вакууметрическое давление, которое ведёт к открытию шарового клапана и подаче порции жидкости в насосную камеру. Одновременно левая мембрана, под воздействием сжатого воздуха, вытесняет весь продукт из камеры.

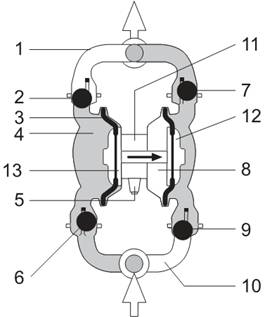

Конструкция насоса:
1 - Нагревательный патрубок
2 - Верхний шарик клапана (закрыт во время процесса впуска)
3 - Диафрагма
4 - Насосная камера
5 - Глушитель шума
6 - Нижний шарик клапана (открыт, среда поступает в камеру)
7 - Верхний шарик клапана (открыт, продукт выталкивается наружу)
8 - Воздушная камера (приводной воздух через мембрану вытесняет среду среду и одновременно притягивает вторую мембрану)
9 - Верхний шарик клапана (закрыт во время пуска)
10 - Всасывающий патрубок
11 - Воздушный управляющий клапан
12 - Внешняя тарелка диафрагмы
13 - Внутренняя тарелка диафрагмы
