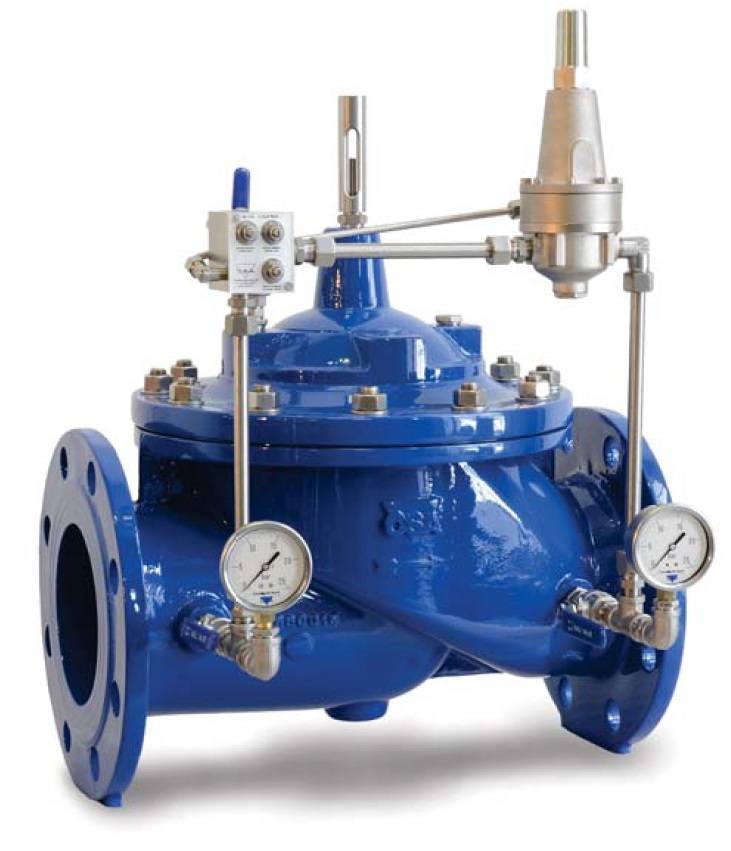

Регулирующей клапан АСТА серии Р02/03 будет поддерживать давление до клапана, при установке на основной линии или сбрасывать давление, при установке на отводе от основного трубопровода, при этом давление на входе будет поддерживаться постоянным, независимо от колебаний разбора. Наиболее используемые конфигурации:
АТСА Р02/03(ОК) перепускной клапан с функцией защиты от противотока
АСТА Р02/05 перепускной клапан предупреждающий гидроудар
АСТА Р02/03(07) перепускной клапан с функцией поддержания минимального и максимального уровня жидкости в резервуаре
АСТА Р02/03(04) перепускной клапан с управляемыми соленоидными клапанами
Схема установки

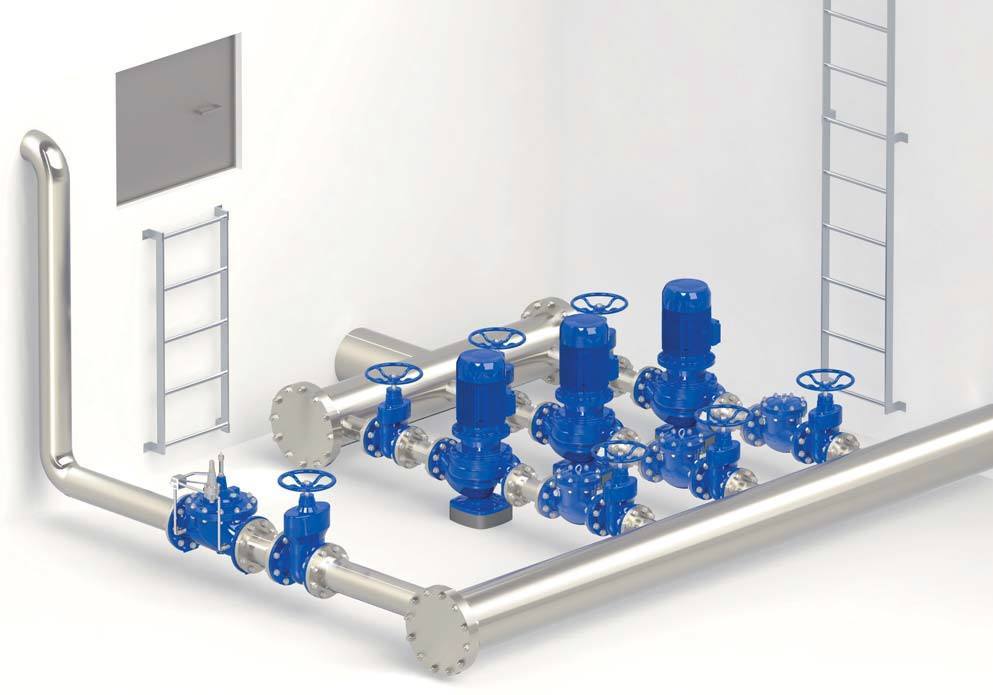

Представленная ниже иллюстрация отображает рекомендуемую схему установки для клапанаАСТА серии Р02/03, используемого в качестве разгрузочного клапана для защиты насосной станции. Секционное устройство имеют большое значение для проведения обслуживания, так же как использование фильтров для предотвращения загрязнения регулирующих клапанов. Давление настройки клапана должно всегда поддерживаться на 0,5-1,0 бар выше максимального установленного давления нагнетаемого насосной станцией.
