Гидравлические запорно-регулирующие клапаны

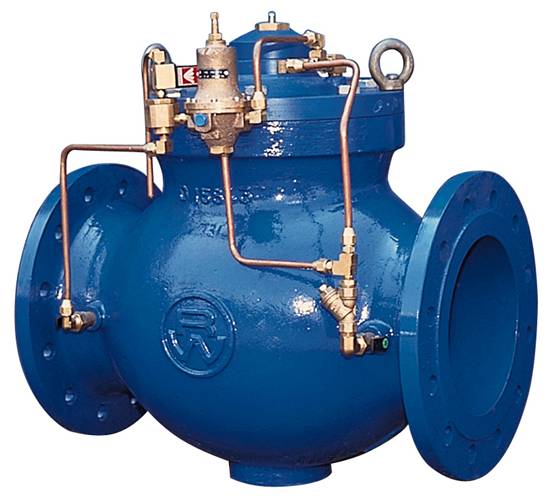

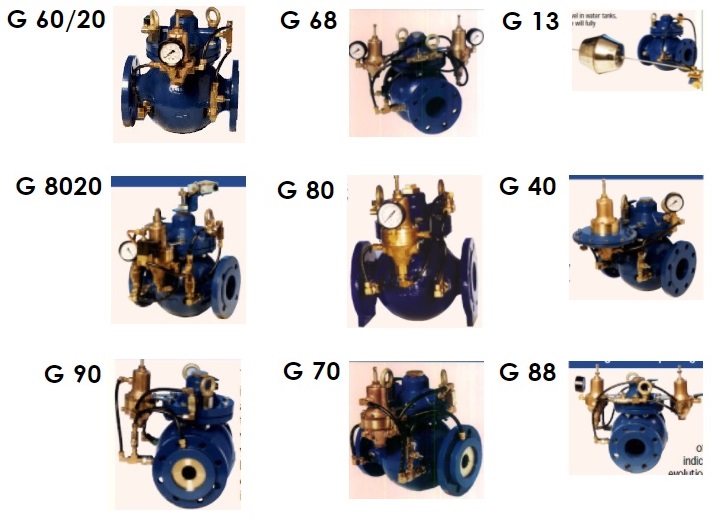

G –гидравлический запорно-регулировочный клапан с поршневым приводом

Гидравлический клапан типа G компании Рафаэль за счет своей уникальной конструкции с поршневым приводом, является клапаном высокой надежности и предназначен для использования в системах магистрального и городского водоснабжения и водоотведения. Клапан прост в эксплуатации и предназначен для долгосрочной и безремонтной службы в широком диапазоне рабочих условий. Данная модель имеет репутацию и доказанный опыт использования в течение более чем 50 лет.

Диаметр: DN50 – DN1000
Рабочее давление: PN16-PN64
Стандарт: DIN/ANSI/BS

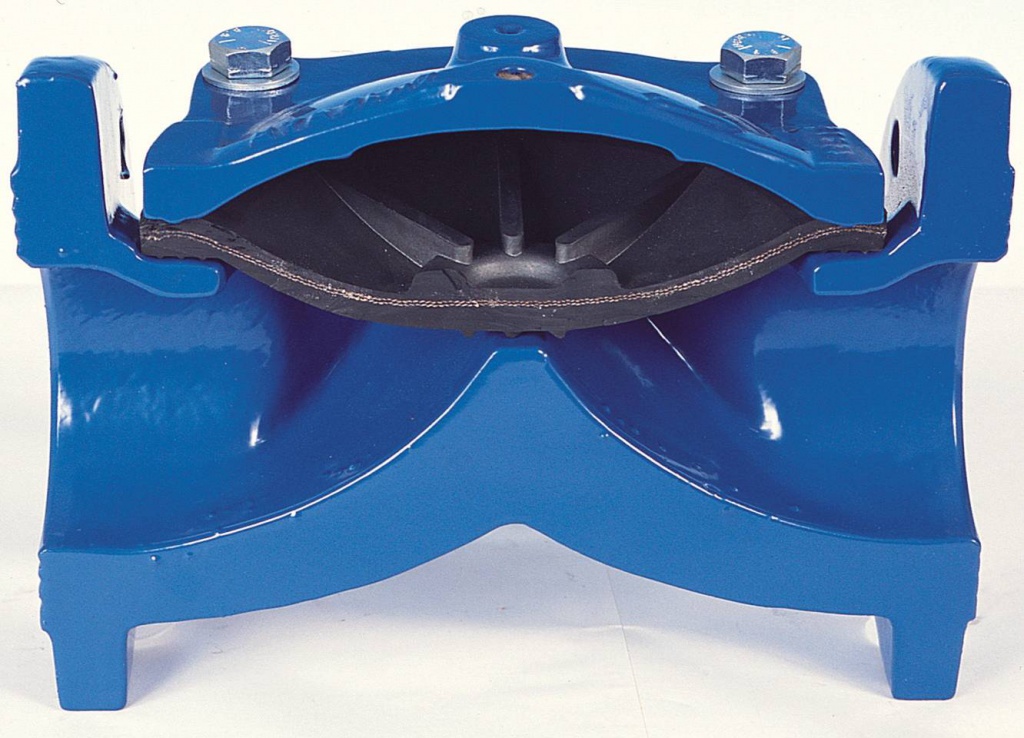

RAF – Мембранный запорно-регулирующий клапан

В 1993 году компания Рафаэль начала выпускать Мембранный запорно-регулирующий клапан уникальной патентованной конструкции типа RAF, состоящий только из трех основных деталей: корпус, крышка и мембрана.
"Безпружинный" мембранный клапан обеспечивает равномерное распределение давления , предотвращает деформацию мембраны, а так же обеспечивает длительный срок эксплуатации. Клапан содержит минимальное количество подвижных деталей и не требует почти никакого технического обслуживания.
Запатентованная "реберная мембрана" имеет несколько преимуществ. Раскрытие и закрытие клапанов происходит постепенно, что предотвращает риск гидравлического удара, вибрации и шума. Данная мембрана обеспечивает идеально точное управление при низком объеме подачи воды. Одна мембрана регулирует весь спектр давления.
Данные клапаны используются в системах микроклимата, пожаротушения, гидромелиорации и промышленности.

Характеристики:
Диаметер: DN25 – DN350, PN10-PN16
Диапазон темературы: -29°C- + 85°C
Стандарт: DIN/ANSI/BS

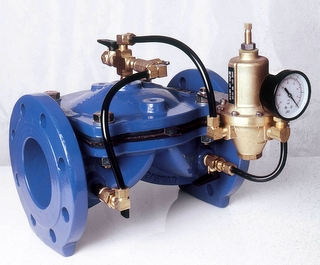

RAF 60/62

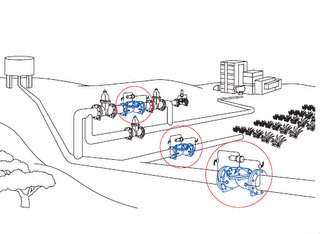

G, RAY, RAF 60, гидравлические клапаны предназначенные для понижения давления в трубопроводе. Приводится в действие давлением в трубопроводе и работает полностью автономно. Регулировка выходного давления производится с помощью управляющего пилота, который настраивается на необходимое постоянное давление. Клапан поддерживает постоянное давление на выходе, при изменяющемся входном давлении.

Диаграммы

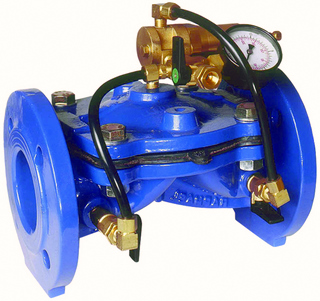

RAF 80

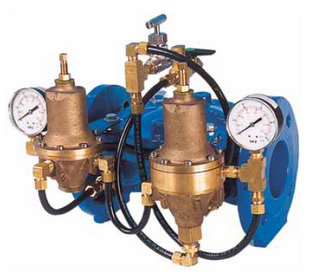

RAF 68

G, RAY, RAF 68 гидравлические клапаны предназначенные  для поддержания заданного давления на входе и выходе. В результате их параллельной работы двух пилотов поддерживается постоянное давление на выходе, при этом давление на входе в клапан не падает ниже заданного минимального значения.

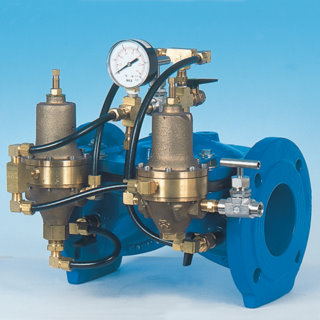

RAF 88


G, RAY, RAF 88 предназначены для защиты трубопровода  от гидроудара. Гидроудар может быть вызван аварийным отключением насоса или быстрым закрытием запорной арматуры. При этом быстрое распространение низкого фронта давления, сопровождается обратной волной чрезвычайно высокого давления. Волны низкого и высокого давления, чередуются между собой в пределах короткого промежутка времени. При нормальных условиях клапан закрыт. При повышении или понижении давления в линии за установленные пределы клапан открывается для сброса давления в атмосферу.

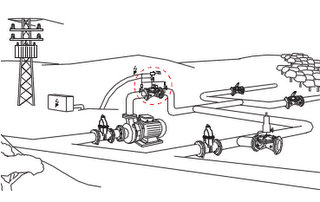

RAF 20

G, RAY, RAF 20 гидравлические клапаны предназначенные для регулировки уровня давления и плавного запуска и остановки насосов, для защиты насосного оборудования и трубопроводной сети. Применимы для любого типа насосов. Клапан подключен электрически к пульту управления насосом. Защищает насосное оборудование, поддерживая необходимое давление при запуске и остановке насоса, а также при аварийной остановке и отключении электроэнергии. В дополнение выполняет функции обратного клапана.
Диаграммы

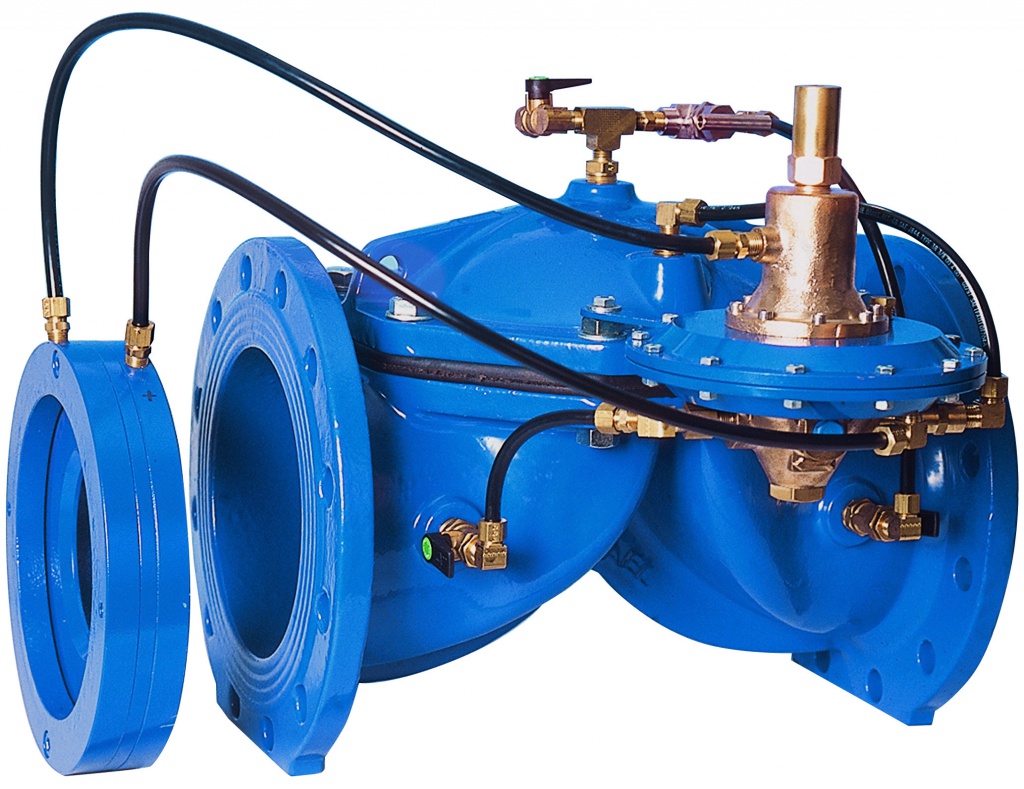

RAF 70

G, RAY, RAF 70 гидравлические клапаны предназначенные для  регулировки расхода. Приводятся в действие давлением в трубопроводе. Управляющий пилот замеряет изменение расхода и управляет открытием основного клапана. Таким образом поддерживается постоянный расход, независимо от колебаний давления в сети или требований потребителя.
Диаграммы

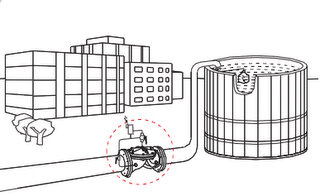

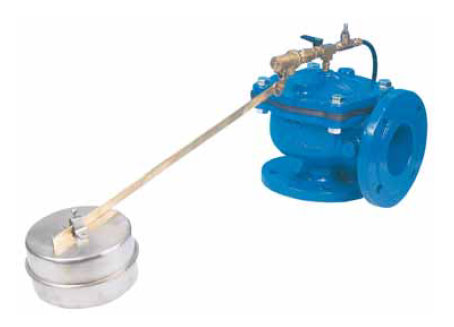

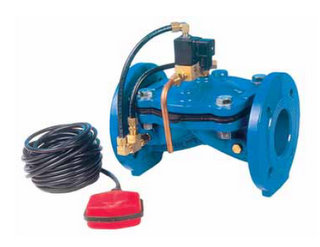

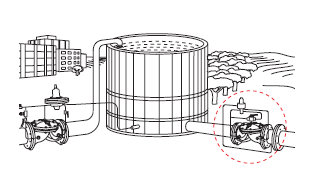

RAF 1031

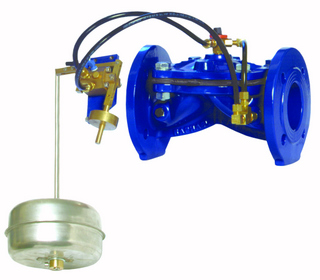

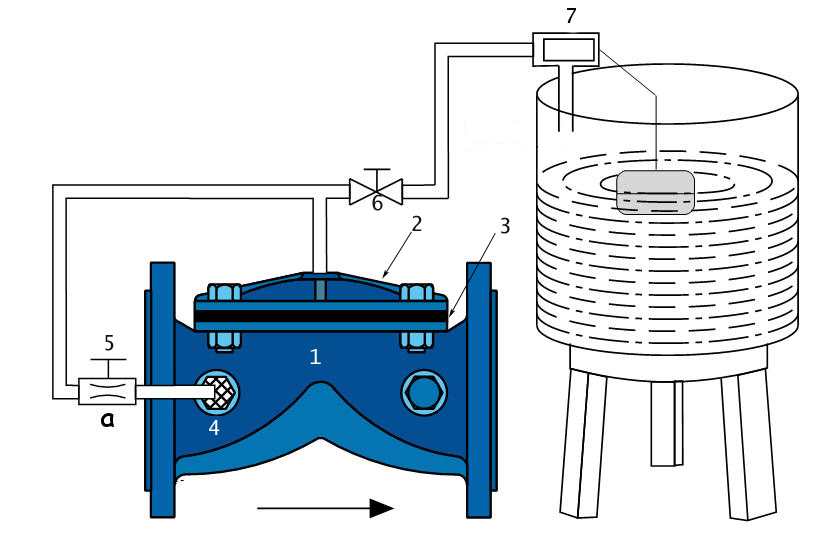

G, RAY, RAF 10/13 предназначены для поддержания заданного уровня в  водном резервуаре. Клапан приводится в действие давлением в трубопроводе. Клапан открыт пока уровень воды в резервуаре ниже заданного. При повышении уровня, поплавок перемещает шток пилота, что приводит к постепенному закрытию основного клапана.

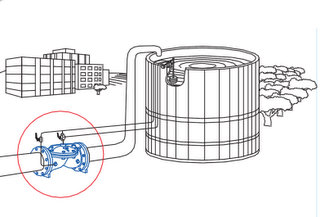

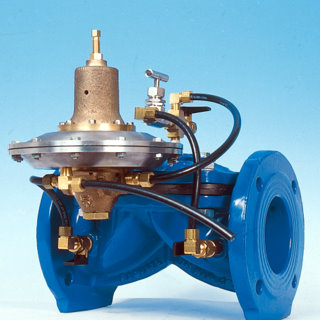

43/RAF 40

G, RAY, RAF 40 предназначены для поддержания заданного уровня в водном резервуаре. Клапан приводится в действие давлением трубопровода. Клапан открыт пока уровень воды в резервуаре ниже заданного. Управляется пилотом по давлению водного столба в резервуаре.
Диаграммы

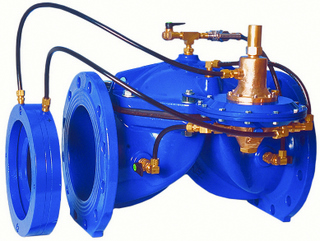

RAF 90/93

G, RAY, RAF 90 предназначены для аварийного закрытия при разрыве трубопровода. Клапан приводится в действие давлением в трубопроводе.
Обычно клапан открыт. При резком повышении расхода в результате разрыва трубопровода клапан автоматически закрывается и может быть открыт только вручную.

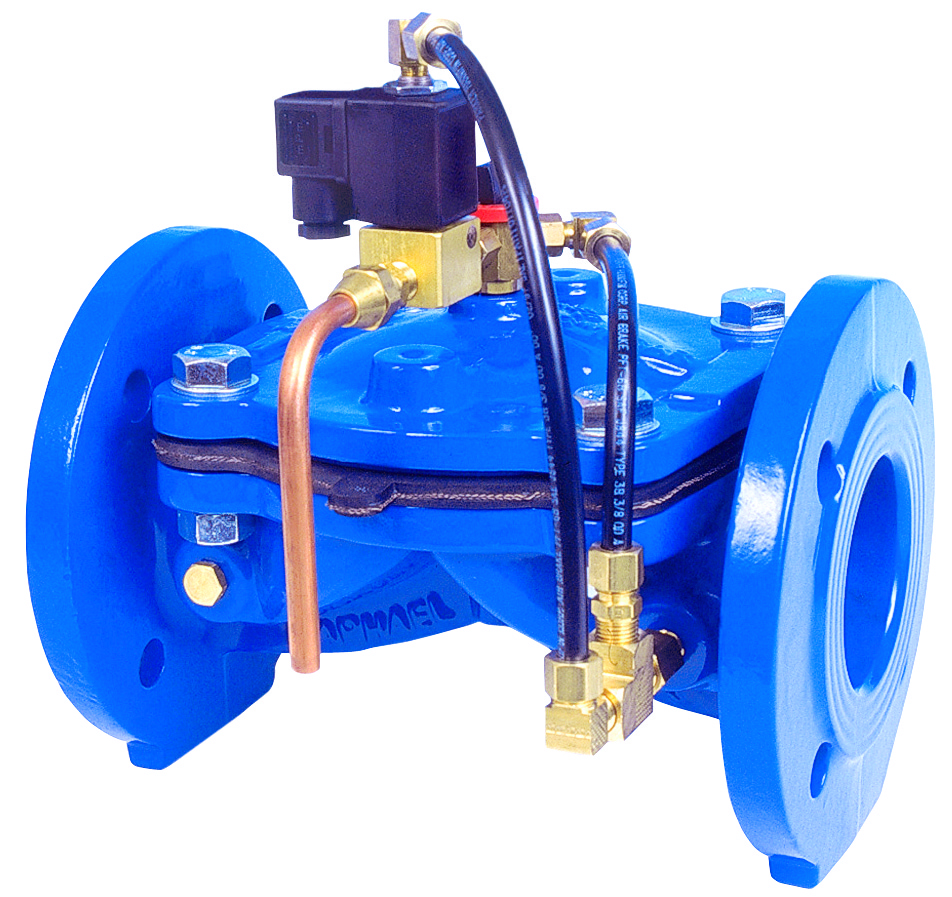

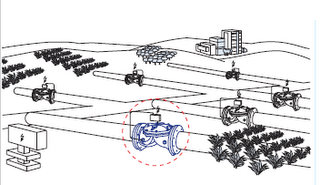

RAF 31/33


G, RAY, RAF --31 управляются гидравлической или электрической дистанционной командой. Клапан выполняет любую контрольную функцию только после подачи электрической или гидравлической команды дистанционного управления.
Диаграммы

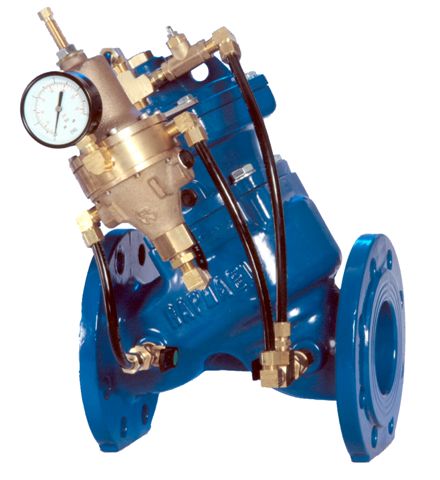

Клапан RAY является универсальным запорно-регулирующим гидравлическим клапаном с "Безпружинным" двухкамерным мембранным приводом.
В клапане применена универсальная обрезиненная дросселирующая пробка. Клапан может использоваться в водоснабжении. В данном случае одновременно обеспечивается простота и безупречность технического решения.

Диаметр: DN50 – DN300
Рабочее давление: PN10-PN16
Стандарт: DIN/ANSI/BS
