DN50 - 2500 / PN2,5 - 6
Основное применение:
Спектр применений зависит напрямую зависит от материалов, свойств и температуры жидкости, см. Таблицу 1.
Наиболее частым применением является перекрытие или контроль потока газа в:
- системах воздуховодов для когенерации
- трубопроводе для дымовых газов
- вентиляционных системах

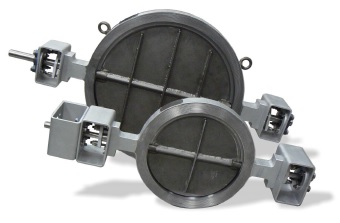

Эксцентриковые поворотные затворы имеют или пластинчатый корпус 37161, или корпус с фланцевыми концами, с двумя фланцами для присоединения к фланцам/трубам смежных компонентов трубопровода. Затвор предполагается использовать в качестве изолирующей (закрывающей) или контролирующей (регулирующей) заслонки, в которой закрытие осуществляется поворотом диска, прикрепленного к валу в диапазоне 0-90°. Затвор разрабатывается для двунаправленного потока жидкости, где степень натяжения запирающего устройства зависит от конструкции стопорной планки. Запирающее устройство представляет из себя диск, который, находясь в закрытой позиции, контактирует со стопорной планкой корпуса.
По специальному запросу затвор может быть оснащен внешними подшипниками. Эта специальная конструкция используется, когда: - затвор управляется стяжной тягой из силового привода, которые не прикреплен к корпусу затвора по причине рабочей температуры - когда несколько затворов управляются связанными между собой стяжными тягами из одного силового привода
- когда температура жидкости превышает 300°C.
Эксплуатация:
Затвор разработан для эксплуатации с приложением к EN ISO 5211: ручной коробкой передач, электрическим силовым приводом, пневматическим силовым приводом и т.д.
Материалы затвора:
Выбор материалов зависит от применения затвора, наиболее часто используемые перечислены в Таблице 1. Другие материалы по специальному запросу.
Соединение:
Размеры затворов от DN 50 до DN 2500
Соединительные размеры фланцев: - EN 1092-1 ... PN 2.5 to 6
- EN 1759-1 ... Класс
- другие материалы по специальному запросу
Строительная длина и размеры "от края до края":
- как показано в таблице 3
Материалы:
Поток:
Рабочие параметры:
Температура жидкости: -40°C…+1000°C, в соответствии с используемым материалом
Рабочее избыточное давление: -20 to +25 кПa, другое по специальному запросу
Скорость потока: макс. 25 м/с для газов
Скорость утечки: - без стопорной планки, утечка 1-2% Kvs, Рис. A
- со стопорной планкой, утечка 0.2-0.5% Kvs, Рис B
- со стопорной планкой и уплотнением, утечка 0.02-0.05% Kvs, Рис. C
Запирающее устройство затвора
Рис.A
- без стопорной планки, утечка 1% Kvs
Рис.B
- со стопорной планкой, утечка 0.5% Kvs
Рис.C
- со стопорной планкой и уплотнением, утечка 0.05% Kvs
Размеры затвора – пластинчатый корпус, код 37161:
Размеры затвора FLUEX – тип с двойным фланцем, код 31161:
Система заказа затворов
Заказ затворов FLUEX, включая силовые приводы, по специальному запросу ( электрические силовые приводы, пневматические силовые приводы, ручные коробки передач и т.д.)
При заказе необходимо предоставить следующую информацию:
- номинальный размер DN, номинальное давление PN
- тип корпуса затвора – пластинчатый / с фланцевыми концами
- дисковое уплотнение A/B/C
- рабочая жидкость
- показатели избыточного / пониженного давления
- диапазон температур
- устройство управления (рукоятка – коробка передач – силовой или управление посредством стяжной тяги) - требования к материалам
- дополнительные сведения
