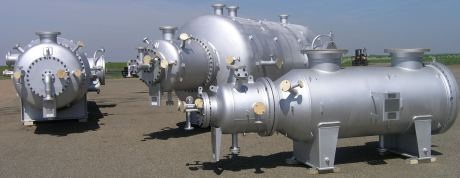

Прямые огневоздушные подогреватели

Прямые огневоздушные подогреватели используются на различных стадиях процесса. Во многих случаях требуется постепенный предварительный подогрев работающей системы, не выставляя ее на прямое видимое пламя. Кроме того, предварительно подогретый воздух часто используется в процессе сушки в качестве сушильного агента. Так как необходимость возникает часто, существуют стандартные конфигурации, которые приспосабливаются к определенным требованиям проекта.

Прямые огневоздушные подогреватели для установок крекинга с флюидизированным катализатором

Воздухоподогреватель в данном случае – система пульсирующего горения, которая используется лишь для предварительного подогрева слоя катализатора. Отношение между количеством подводимого тепла и интенсивностью воздушного потока сравнительно неизменное, поэтому воздух, необходимый для горения газа, можно взять из всего воздушного потока. В проекте принимается в расчет фиксированное соотношение между первичным воздухом (проходящим через горелку) и вторичным воздухом (обходящим горелку вокруг). Это фиксированное соотношение должно выбираться таким образом, чтобы отношение газа к воздуху в горелке не было взрывоопасно.

Необходимо позаботиться об успешном розжиге главного пламени, что часто из-за рабочего давления в системе вызывает проблемы. В некоторых случаях через горелку предписывается прогонять уменьшенный поток, чтобы запуск прошел гладко, однако, это необязательно, если используется надежная система розжига. Помимо пилотной горелки, работающей с воздухом под давлением, может быть также использована прямая искровая система розжига.

Механический дизайн должен быть выполнен в соответствии с кодом ASME (Американское общество инженеров-механиков) или другим кодом для сосудов, работающих под давлением, так как установка должна быть способна работать под рабочим давлением приблизительно 1,7 – 3,5 барг. Помимо стальной оболочки, все дополнительные устройства, как, например, смотровые стекла и шарнирные соединения сканера пламени, тоже должны быть выполнены таким образом, чтобы они были герметичными при данном рабочем давлении.

Прямые огневоздушные подогреватели для установок крекинга с флюидизированным катализатором, имеющие пусковой байпас

Прямые огневоздушные подогреватели, применяемые при сушке.

Воздухоподогреватели в данном случае – это обычно работающие длительное время системы, где расход теплоты горелки связан с требуемой температурой воздуха или количеством подводимого тепла. В зависимости от колебаний количества тепла, подводимого к потоку воздуха через систему, фиксированное соотношение всего воздуха может поддерживаться через горелку, или может использоваться отдельная трубка подачи воздуха с отдельным управлением, чтобы обеспечить безопасность и гибкость операции. Для такого применения почти невозможно показать типичную конфигурацию, так как при помощи этих установок можно выполнить широкий спектр работ.

Большинство этих систем работает на атмосферных давлениях, поэтому конструкция сосудов высокого давления менее распространена.
