Изготовленные на заказ статические смесители PRIMIX полностью настроены в линии смесителей, которые полностью адаптированы к использованию и технологическому потоку. Статические трубчатые смесители могут быть рассчитаны практически для всех объемных потоков, плотностей, вязкостей и специфических характеристик вещества.
- Отсутствие движущихся частей (неподвижный смеситель), прокладок и уплотнений вала
- Низкое энергопотребление
- Не требующий технического обслуживания и отсутствие риска утечек
- Предсказуемая гомогенизация
![PRIMIX8.jpg PRIMIX8.jpg](https://tisys.ru/upload/medialibrary/f30/PRIMIX8.jpg)
Основные характеристики
Статические смесители-трубчатые смесители или неподвижные смесители подходят для:
* Жидкости-смешивание жидкостей
* Смешиваемые жидкости, такие как смешивание воды и щелочи
• Не смешиваемые жидкости, такие как смешивание воды и масла
* Смешивание жидкости и газа, таких как вода и CO2
* Смешивание газов, таких как дымовые газы и аммиак.
Смешивание жидкостей и газов в непрерывном процессе
С помощью статического трубчатого смесителя PRIMIX вы можете создать однородно распределенное смешивание жидкостей и газов в непрерывном процессе. Это происходит полностью без движущихся частей, что означает, что нет необходимости в дополнительной мощности или механических элементах. По этой причине статические смесители также называются неподвижными встроенными смесителями. Отсутствие подвижных частей делает статические смесители PRIMIX очень низкими эксплуатационными расходами, а технологические-технически чрезвычайно безопасными компонентами.
Простая очистка-статические трубчатые смесители
Статический смеситель PRIMIX очень прост в очистке в цикле CIP, и в зависимости от технологических требований процесс может быть полностью санитарным/стерильным/асептическим. Для статических смесителей со съемными элементами смесителя очистка может производиться вне трубы. Это может быть очень полезно при обработке чрезвычайно вязких сред. Подробнее о санитарных смесителях читайте здесь.
![PRIMIX11.jpg PRIMIX11.jpg](https://tisys.ru/upload/medialibrary/01c/PRIMIX11.jpg)
Низкое энергопотребление
В промышленном применении жидкости и газы перемещаются по трубопроводам. Энергия, необходимая для этого, в виде давления, генерируется насосом или компрессором. Статические смесители очень часто устанавливаются в эти трубы, и компоненты, которые должны быть смешаны или распределены, добавляются в основной поток непосредственно перед смесителем. Статический смеситель использует энергию для смешивания компонентов. Эта энергия возникает в виде определенного перепада давления в аппарате, и давление поддерживается насосом или компрессором. Потребление энергии может быть существенной затратой для процесса. Кроме однородности PRIMIX также заранее рассчитывает ожидаемое падение давления, так что создается оптимальная конструкция с очень благоприятным –косвенным– потреблением энергии.
![PRIMIX12.jpg PRIMIX12.jpg](https://tisys.ru/upload/medialibrary/882/PRIMIX12.jpg)
Неподвижные смесители не требуют технического обслуживания
Что происходит с графиком технического обслуживания после размещения статического смесителя PRIMIX или теплообменника внутри технологического процесса? Честно говоря, никакого расписания нет. Потому что хорошо продуманный и необслуживаемый дизайн, PRIMIX не нуждается в нем. С другой стороны, сервис в PRIMIX находится на самом высоком уровне. Для возможных будущих регулировок смесителя или для расчета процессов PRIMIX более чем счастлив помочь вам.
Приложения
Статические смесители имеют очень широкий диапазон применения в различных отраслях промышленности и поэтому очень гибки. В общем случае наиболее распространенными являются такие области применения, как техническое однородное смешивание, экстракция, промывка, реагирование, охлаждение, смешивание вязких сред и нагрев. Но, конечно, возможны и другие, менее распространенные приложения. Различные средства массовой информации, подлежащие смешиванию или обработке, описаны в пункте меню: отрасли промышленности, на веб-сайте.
Конструкция смесителя
У PRIMIX дизайн больше. Она включает в себя проектирование и продумывание процесса работы с клиентом. Четко определяя соответствующие параметры и при необходимости осмеливаясь задавать критические вопросы. Это делается с целью получения максимальной производительности в процессе работы. Предполагаемый дизайн полностью рассчитывается в нашем собственном программном обеспечении PRIMIX Dynamics, а затем разрабатывается в SolidWorks ® . Инструкции по проектированию и расчеты основаны на строгих критериях, сформулированных в действующих стандартах промышленного проектирования устройств высокого давления. Подробнее о перспективах дизайна PRIMIX читайте здесь.
![PRIMIX13.jpg PRIMIX13.jpg](https://tisys.ru/upload/medialibrary/dd1/PRIMIX13.jpg)
Основные сегментные формы статических смесителей
Внутри конструкции статического смесителя PRIMIX используются четыре основные сегментные формы: спиральная / спиральная форма, форма Quatro, V-образная форма и X-образная форма. Несколько сегментов образуют одну нить элементов, которые помещаются внутри трубки. Крепление нитей элементов может осуществляться с помощью высококачественной сварки или пайки, но элементы также могут быть вставлены в качестве съемных элементов. Очистка этих статических трубчатых смесителей может осуществляться полностью извне. Это может быть очень практично при обработке экстремально вязких сред.
Характеристики смесительных элементов
Каждый элемент имеет специфические характеристики процесса, и в зависимости от процесса и диаметра потока будет выбран определенный тип элемента. Ниже вы найдете краткое объяснение форм сегментов. Вы можете связаться с PRIMIX для получения дополнительной информации о формах сегментов, которые были использованы в статических смесителях.
Смесительный элемент PMS
Стандартный шнековый, спиральный или спиралевидный смесительный элемент. (сравнимо с дизайном Кеников)
Для статических смесителей диаметром до прибл. 160 мм
Подходит для основного смешивания жидкостей и газов.
Смешивающий элемент ПВК
Конструкция смесительного элемента в форме Quatro
Показатели, равные ПМС
Для статических смесителей диаметром ок. 160 мм до бесконечности
Подходит для основного смешивания жидкостей и газов.
Смесительный элемент PMX
Конструкция смесительного элемента X-скрещенного типа
Подходит для статических смесителей всех размеров
Относительный высокий перепад давления и не совсем свободный от слепых зон
Очень подходит для смешивания с высокой вязкостью
Очень хорошее смешивание и диспергирование – для очень широкого диапазона вязкости
Снижение деградации продукта
Обеспечивает компактную конструкцию статического смесителя
Подходит для смешивания чувствительных продуктов с минимальным натяжением трения
Отсутствие залежей или накопления материалов из-за перекрестного смешивания.
Смесительный элемент PMV
V образная конструкция смесительного элемента
Для статических смесителей диаметром ок. 50 мм до бесконечности
Очень подходит для смешивания газов или с большой контактной поверхностью, в основном подходит для газа, но также и для жидкостей
Подходит для больших диаметров труб
Подходит для коротких длин смешивания
Минимальное пространство, необходимое для смешивания или диспергирования
Быстрый массообмен за счет непрерывного обновления интерфейсов.
Элементы обеспечивают турбулентное или ламинарное перемешивание
В зависимости от выбранного элемента смешивание можно разделить на турбулентное и ламинарное. В случае турбулентного перемешивания речь идет о смешивании веществ, вязкость которых водянистая или несколько выше. Скорость потока относительно высока. Радиальное перемешивание происходит относительно часто,и техническая однородная смесь уже получена на коротком участке. Ламинарное перемешивание происходит с веществами с высокой или очень высокой вязкостью. Скорость низкая, а перепады давления высокие. Радиальное перемешивание практически никогда не происходит. Эффекты смешивания концентрируются вокруг перехода смешивающих элементов. Там два слоя вынуждены смешиваться, а затем вдавливаться друг в друга, так что возникают четыре слоя, и так далее. В пункте меню "принцип действия" вы можете прочитать больше о турбулентном и ламинарном смешивании.
Технические параметры
Встроенные статические смесители PRIMIX могут быть изготовлены, в частности, из следующих материалов:
(Низкотемпературная) углеродистая сталь и низколегированная сталь, например А106 гр. B, A333 Гр. 6, А335 Гр. Р11 и т. д.
Нержавеющая сталь, например 316L (1.4404), 304L(1.4307), 321(1.4541), 316Ti (1.4571) и т. д.
Политетрафторэтилена или стекла (остекленные) покрытая углеродистая сталь или нержавеющая сталь
Сталь с наплавленными связующими покрытиями или халярным покрытием
Дуплекс и супер дуплекс (1.4462)
Экзотические материалы, такие как: сплавы, Хастеллой ® , титан, никель, Инколой ® , сплавы
Стеклопластиковые армированные синтетические материалы (стеклопластик) с химическим барьером из ПВХ, хпвх, полиэтиленового покрытия
Синтетические материалы, например uPVC, cPVC, PP, HDPE, PVDF, PTFE
Силикатное стекло
Поверхностная отделка статические смесители
Поверхность статических смесителей может быть закончена, обработана или очищена по спецификации. Существует целый ряд методов лечения:
Окрашивание и пассивирование
Шлифование и стекло-дробеструйной или пескоструйной обработки
Отточенная отделка Для идеально гладкой поверхности
Электролитическая полировка
Хромированный
Ультразвуковая очистка
Применяемые фланцы и соединители
Статические смесители могут быть снабжены различными типами фланцев и соединителей. Соединение будет зависеть от технологического процесса, диаметра трубы и желаемого уплотнения.
Тип разъема (более доступный по запросу)
Скошенные сварные концы ASME B16. 25
Фланцы EN1092-1. Все типы и классы давления
Фланцы ASME B16.5, B16.47. Все типы и классы давления
Свободные фланцы и втулки для пластиковых строительных материалов
Санитарные фланцы, например DIN11851, bio-connect, tri-clamps, асептический DIN11864, SMS
Концы резьбы, например соединительные соединения, Swagelok ®

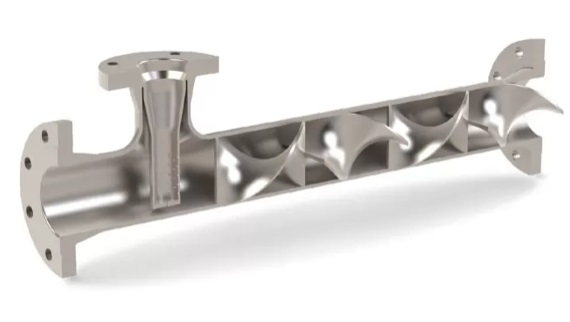

В процессах, в которых коэффициенты смешивания сильно отличаются друг от друга или в которых физические свойства материала сильно варьируются, важно добавлять добавку в основной поток через инжекционный блок. Одной из возможностей может быть впрыскивание по центральной линии, но также интересны форсунки в форме кларнета; многие возможности также могут поставляться в виде съемной версии. Преимущество инжектора заключается в том, что добавка впрыскивается в основной поток в идеальной точке, перед первым смешивающим элементом, так что смешивающее действие происходит значительно более эффективно. PRIMIX может посоветовать вам выбрать наиболее идеальную версию для вашего приложения.
